Устройство телемеханики контроля присоединения УСО-ТМ КПР

Обозначение:

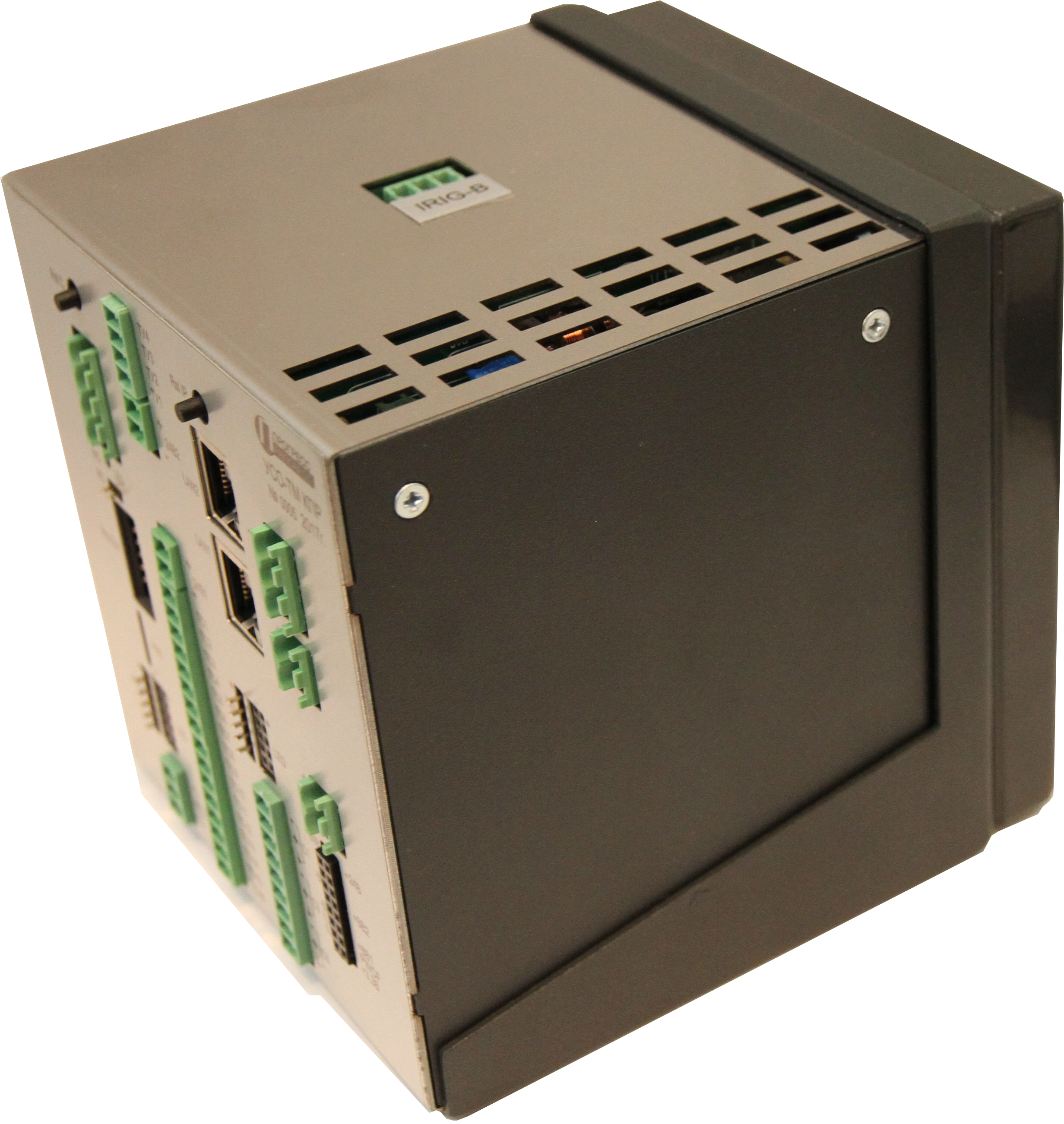

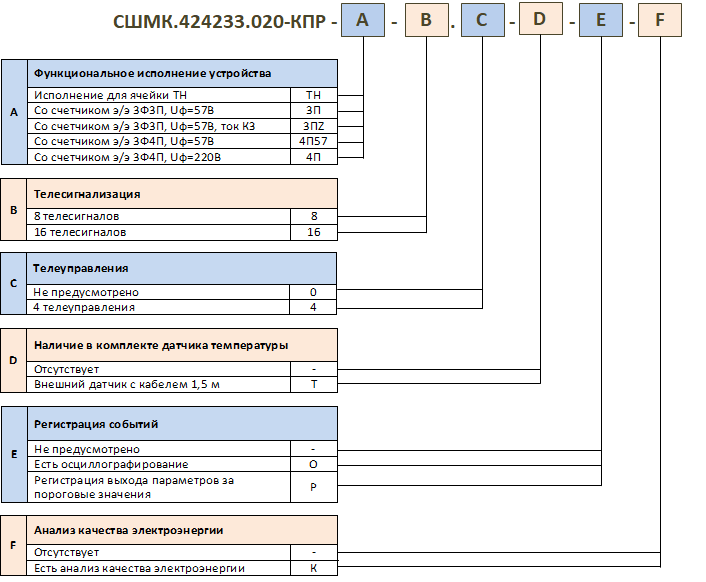

СШМК.424233.020-КПР

Тип прибора:

Устройство контроля присоеднения

Краткое описание:

Прибор УСО-ТМ КПР является компактным многофункциональным трехфазным мультиметром, выполняющим функции контроллера присоединения. Представляет собой самостоятельный законченный узел распределенной системы телемеханики.

Позволяет вести учет активной и реактивной электроэнергии, регистрировать аварийные события и электрические процессы, осуществлять трехфазные измерения электрических параметров сети, а также выполнять функции информационного мультиплексора.

Специально адаптирован для установки в ячейки РУ подстанций электроснабжения.

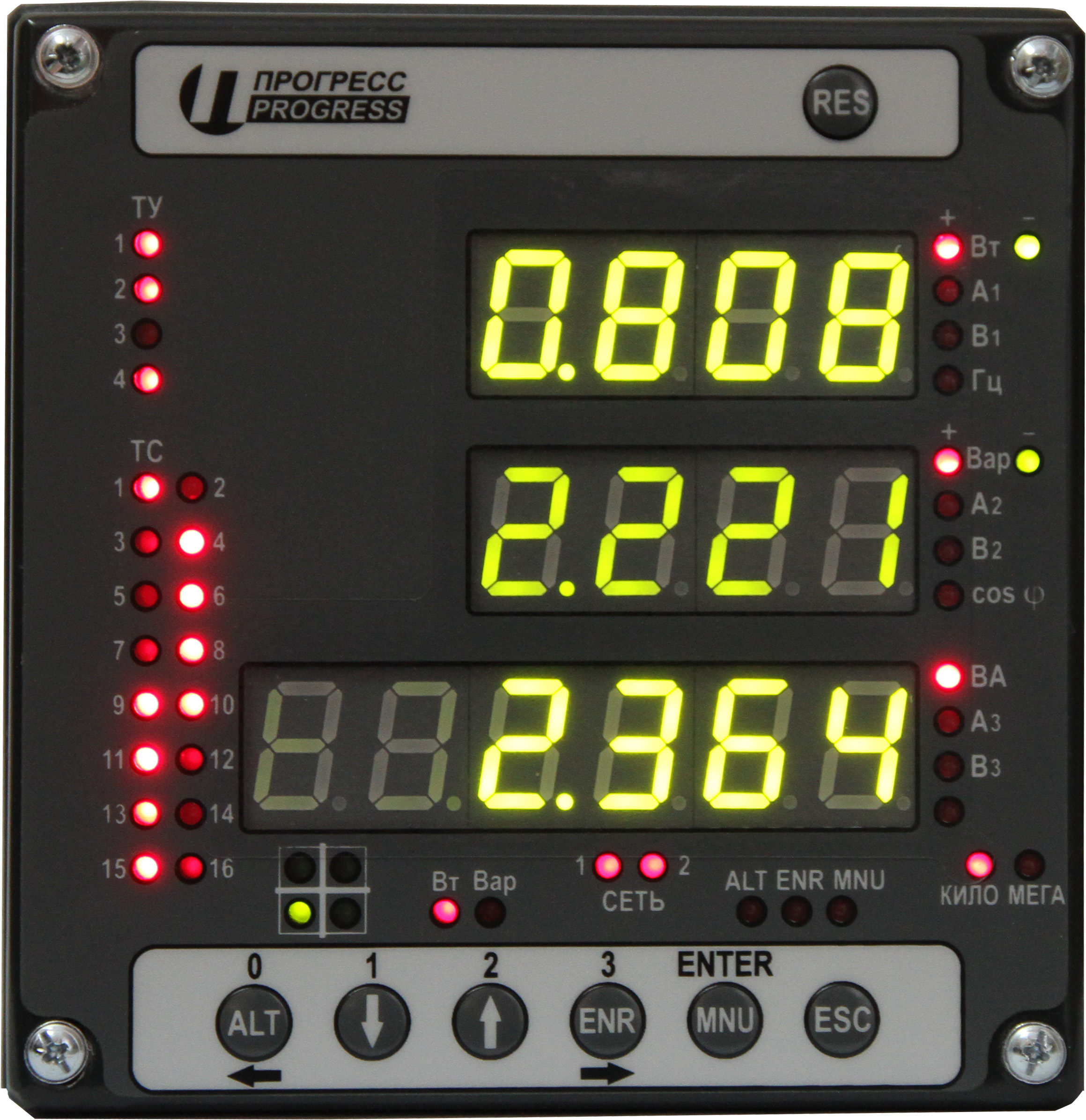

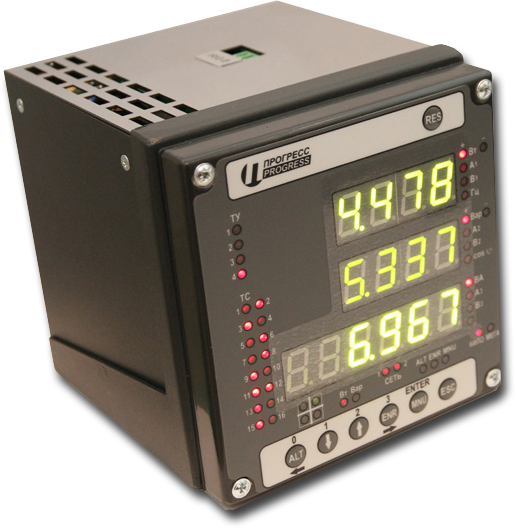

Яркий трехстрочный LED дисплей обеспечивает удобное чтение данных и позволяет произвести основные настройки прибора. Существует исполнение с выносным дисплеем. Полная настройка осуществляется с панели web-интерфейса.

УСО-ТМ КПР имеет компактные размеры, соответствующие размерам стандартных приборов, легко монтируется и настраивается на объекте.

Выполняет следующие функции:

  • многофункциональное устройство сопряжения с объектом с функцией телеуправления;
  • счетчик активной и реактивной электроэнергии в четырех квадрантах;
  • анализатор гармоник сети, производит запись искажений формы синусоидального напряжения;
  • цифровой измерительный преобразователь (ток, напряжение, мощность, частота), осуществляет трехфазные измерения электрических параметров сети;
  • регистратор аварийных событий и электроческих процессов;
  • информационный мультиплексор с надежным интерфейсом передачи данных по "кольцу", поддерживает МЭК 60870-5-104, Modbus RTU/TCP.

"Кольцевой" обмен данными по линии Ethernet

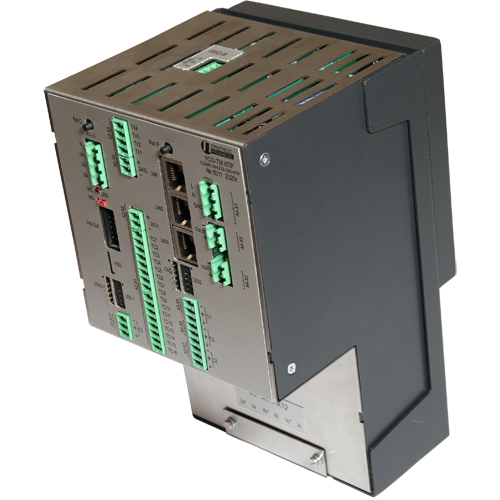

Отличительной особенностью прибора является возможность организации "кольцевого" обмена данными по сети, что значительно увеличивает надежность при передаче данных. Каждый контроллер присоединения УСО-ТМ КПР имеет два Ethernet-порта, предназначенных для последовательного соединения приборов в замкнутую цепь посредством сети Ethernet. На рисунке 1 показана схема "кольцевого" подключения УСО-ТМ КПР с использованием промышленного контроллера PM-VDX модернизированного, а также линия резервного питания 24В и синхронизация точного времени по протоколу IRIG-B. Система единого времени гарантирует точность синхронизации 1 мкс.

Рисунок 1. Кольцевая схема подключения контроллеров присоединения УСО-ТМ КПР

Рисунок 1. Кольцевая схема подключения контроллеров присоединения УСО-ТМ КПР

Характеристики

  • Мониторинг внешних событий;
  • управление работой внешнего оборудования посредством внешних реле;
  • считывание данных с внешних устройств и передачу их на верхний уровень;
  • индикацию измеряемых параметров;
  • прием меток точного времени по протоколу IRIG-B или NTP (с ближайшего сервера);
  • обеспечение каналами ввода-вывода;
  • обеспечение электропитанием, как самого устройства, так и сухих контактов;
  • Ведение журнала событий о состоянии средств измерения;
  • Измерение интегральных значений: ток, напряжение, мощность;
  • Автоматический дневной профиль для энергии и максимальной интегральной мощности;
  • Регистратор событий по цифровым входам (16 шт.) и выходам (4 шт.);
  • 16 цифровых входов для мониторинга внешних контактов и получения импульсов от счетчиков энергии, воды, газа, и т.д.;
  • карта памяти MicroSD в комплекте: 32 Гб.

Счетчик электроэнергии

  • Измеритель энергии в четырех квадрантах;
  • Класс точности: по активной энергии - 0,2S, по реактивной энергии - 0,5S.
  • 2 профиля учета: 30-минутный, 3-минутный.
  • Учет ведется:
    • за сутки, месяц;
    • по 4 тарифным зонам;
    • суммарно;
    • вне тарифов.

Измерительный преобразователь

  • период измерений среднеквадратичных значений: 200 мс (10 периодов частоты 50 Гц);
  • номинальный ток (IН): 1 А, 5 А;
  • номинальное напряжение (UН): 220 / 380 В, 57,7 / 100 В;
  • диапазон измерений с сохранением точности: 2UН, 2IН;
  • векторная диаграмма токов, напряжений, мощности;
  • измерение частоты сети;
  • запись в архив параметров сети (журнал событий, профиль нагрузки);
  • контроль выхода за пороговые значения.

Регистратор аварийных событий и электрических процессов

  • Регистрируются провалы, прерывания, перенапряжения, нарушения пороговых значений по току, частоте, напряжению, срабатывания контактов РЗА, устройств противоаварийной автоматики, и др.
  • количество дискретных входов (ТС), +24В: 16;
  • период опроса дискретных входов: 125 мкс;
  • количество каналов телеуправлений (ТУ): 4;
  • коммутационная способность ТУ: до 5А в цепях переменного и постоянного тока 220 В;
  • период записи мгновенных значений токов и напряжений: 125 мкс;
  • длительность предыстории: до 6 сек;
  • длительность осциллограммы: до 12 сек (с возможностью настройки);
  • количество осциллограмм: до 1000;
  • запуск осциллограмм: по событиям;
  • формат хранения данных осциллограмм: бинарный. С помощью специальной программной утилиты бинарный формат преобразуется в формат COMTRADE.

Информационный мультиплексор

Встроенный информационный мультиплексор дает возможность организации как «радиального», так и «кольцевого» сетевого обмена. Позволяет считывать и передавать данные с внешних устройств как по стандартным протоколам, так и посредством "туннелирования" последовательного порта, к которому подключены устройства, с помощью TCP-сокета, давая возможность получать информацию с приборов с использованием внутреннего нестандартного протокола.

  • Поддерживаемые протоколы передачи данных:
    • ГОСТ Р МЭК 870-5-104 2004;
    • ГОСТ Р МЭК 870-5-101 2001;
    • Modbus TCP;
    • Modbus RTU;
    • Космотроника.
  • Коммуникационные интерфейсы:
    • Ethernet 10/100: 2;
    • RS 485: 4;
    • Порт IRIG-B: 1 (гальванически изолированный RS485).

На рисунке 2 показан пример подключения устройств РЗА и счетчиков коммерческого учета электроэнергии непосредственно к УСО-ТМ КПР, установленному в каждой ячейке подстанции электроснабжения.

Рисунок 2. Подключение счетчиков и устройств РЗА к УСО-ТМ КПР

Рисунок 2. Подключение счетчиков и устройств РЗА к УСО-ТМ КПР
