Устройство телемеханики контроля присоединений УСО-ТМ-КПР-3ПZ

Обозначение:

СШМК.424233.020-КПР-3ПZ

Применение:

В отходящих ячейках, ВВ, ВЛ, СВ, в шкафах защит трансформатора

Характеристики:

  • Счетчик электроэнергии: 3Ф3П
  • Номинальное напряжение: 57,7/100 В
    • Измеряемые параметры:
    • активная, реактивная и полная мощность
    • линейные напряжения AB и BC
    • ток по фазам A и C
    • ток КЗ по фазам A и C
    • Частота
  • Имеет 8 или 16 дискретных входов (ТС)
  • до 4 выходных реле (ТУ)
  • 4 порта RS-485
  • 3 порта Ethernet 10/100, поддержка "кольцевой" передачи
  • 1 порт IRIG-B (оптически изолированный RS-485)
  • Разъем для подключения внешнего датчика температуры
  • Поддержка МЭК 60870-5-104, ModBus RTU/TCP
  • Выносная интерактивная панель управления
  • Панель web-интерфейса для настройки и мониторинга

Выполняемые функции:

  • измерительный преобразователь: трехфазные измерения электрических параметров сети
  • учет активной и реактивной электроэнергии в четырех квадрантах
  • регистрация событий: осциллографирование, или контроль выхода за пороговые значения
  • устройство сопряжения с объектом: обеспечение каналами ввода-вывода, управление внешним оборудованием посредством внешних реле
  • контроль качества электроэнергии: анализ гармоник сети, запись искажений формы синусоидального напряжения
  • информационный мультиплексор: шлюз ModBus RTU - TCP, организация "прозрачного канала"

Информация для заказа

Пример стандартной конфигурации

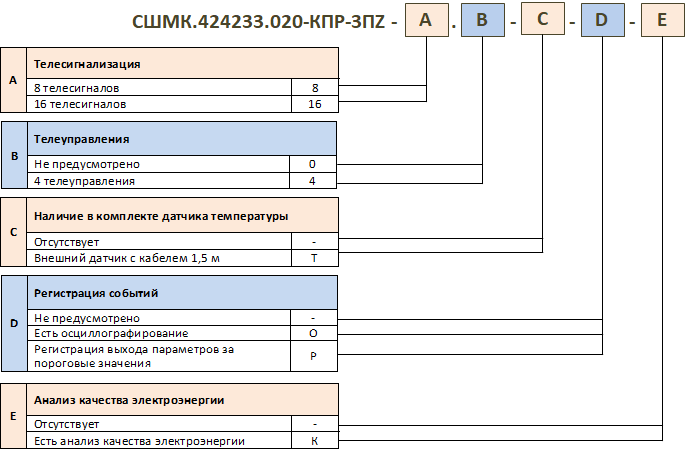

СШМК.424233.020-КПР-3ПZ-16.4-О – счетчик 3Ф3П, 57В/100В, активная, реактивная и полная мощность, ток по фазам A и C, ток КЗ по фазам A и C, линейные напряжения A-B и B-C, частота, 16 телесигналов, 4 канала телеуправления, наличие осциллограмм. Данная стандартная конфигурация применяется в отходящих ячейках, ВВ, ВЛ, СВ, в шкафах защит трансформатора.
