Устройство телемеханики контроля присоединений УСО-ТМ-КПР-4П

Обозначение:

СШМК.424233.020-КПР-4П

Применение:

В ячейках СН, вводной, отходящей КТП

Характеристики:

  • Счетчик электроэнергии: 3Ф4П
  • Номинальное напряжение: 220/380 В
    • Измеряемые параметры:
    • активная, реактивная и полная мощность
    • фазные напряжения A, B и C
    • ток по фазам A, B и C
    • Частота
  • Имеет 8 или 16 дискретных входов (ТС)
  • до 4 выходных реле (ТУ)
  • 4 порта RS-485
  • 3 порта Ethernet 10/100, поддержка "кольцевой" передачи
  • 1 порт IRIG-B (оптически изолированный RS-485)
  • Разъем для подключения внешнего датчика температуры
  • Поддержка МЭК 60870-5-104, ModBus RTU/TCP
  • Выносная интерактивная панель управления
  • Панель web-интерфейса для настройки и мониторинга

Выполняемые функции:

  • измерительный преобразователь: трехфазные измерения электрических параметров сети
  • учет активной и реактивной электроэнергии в четырех квадрантах
  • регистрация событий: осциллографирование, или контроль выхода за пороговые значения
  • устройство сопряжения с объектом: обеспечение каналами ввода-вывода, управление внешним оборудованием посредством внешних реле
  • контроль качества электроэнергии: анализ гармоник сети, запись искажений формы синусоидального напряжения
  • информационный мультиплексор: шлюз ModBus RTU - TCP, организация "прозрачного канала"

Информация для заказа

Примеры стандартных конфигураций

СШМК.424233.020-КПР-4П-16.4-Т-О – счетчик 3Ф4П, 220/380В, активная, реактивная и полная мощность, ток по фазам A, B и C, фазные напряжения A, B и C, частота, 16 телесигналов, 4 канала телеуправления, наличие осциллограмм. Комплектуется внешним датчиком температуры.

СШМК.424233.020-КПР-4П-8.4-Т-О – счетчик 3Ф4П, 220/380В, активная, реактивная и полная мощность, ток по фазам A, B и C, фазные напряжения A, B и C, частота, 8 телесигналов, 4 канала телеуправления, наличие осциллограмм. Комплектуется внешним датчиком температуры.

Данные стандартные конфигурации применяются в ячейках СН, вводной, отходящей КТП-0.4 кВ.

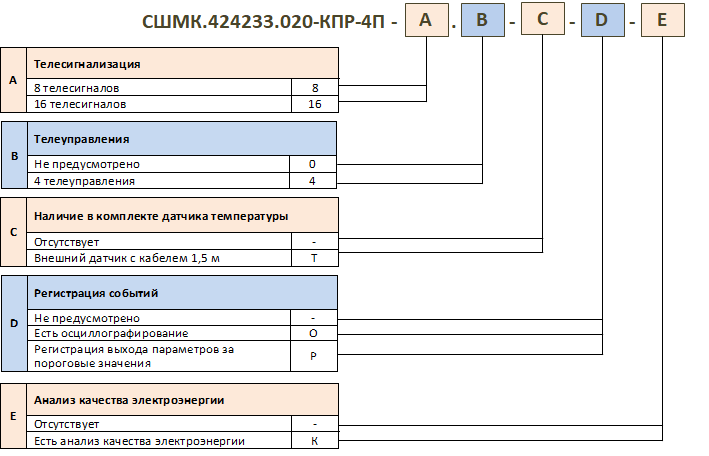

Чтобы выяснить стоимость прибора УСО-ТМ-КПР-4П, заполните, пожалуйста, форму ниже, указав необходимые параметры в соответствии со схемой.
