Промышленный контроллер УСО-КО

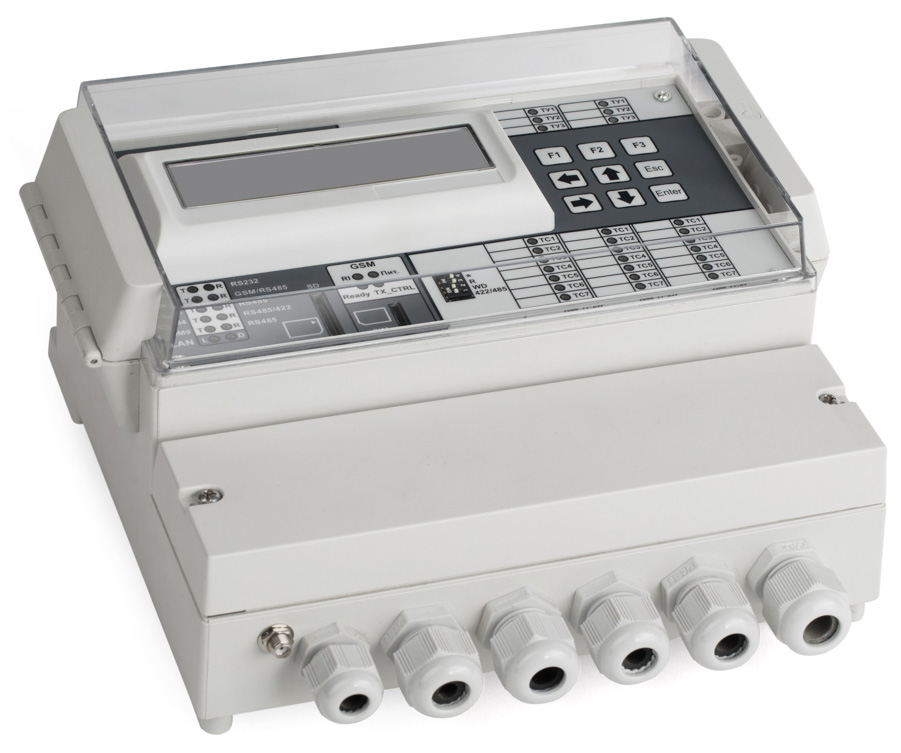

УСО-КО в пластиковом корпусе

УСО-КО в пластиковом корпусе

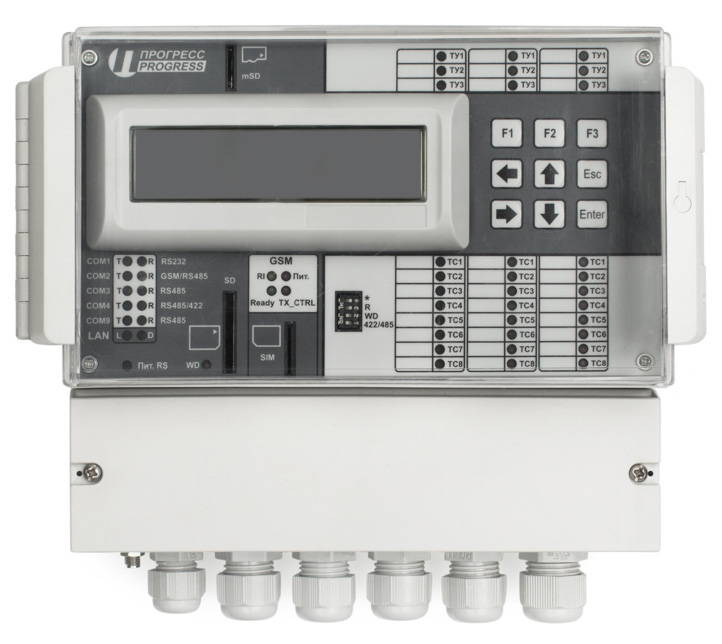

УСО-КО, вид сверху

УСО-КО, вид сверху

Обозначение:

СШМК.467449.029

Краткое описание:

Промышленный контроллер УСО-КО выполнен на базе промышленного модуля VDX-DIP-ISA с интегрированным 32-разрядным процессором, работающим на частоте 800 МГц. Предназначен для использования в автоматизированных системах управления технологиескими процессами, системах телеметрии, системах учета энергоресурсов в качестве устройства сбора, обработки, передачи данных, выполнения команд дистанционного управления.

Позволяет обеспечить управление всеми процессами и технологическим оборудованием по специализированным алгоритмам. Применяется в составе шкафов автоматизации, шкафов управления.

Является устройством непрерывного длительного применения и соответствует требованиям ГОСТ 27.003-90. Способен работать при температуре окружающего воздуха от минус 40 до плюс 60 ºС, удовлетворяет требованиям, предъявляемым к группе 4 ГОСТ 22261-94.

Конструктивно устройство имеет корпус (пластиковый или металлический) с установленной внутри базовой платой. Вариант в пластиковом исполнении оснащен жидкокристаллическим дисплеем. Базовая плата выполнена в виде крейтовой конструкции с интегрированным преобразователем напряжения DC\DC, разъемов для подключения интерфейсов периферийных устройств с гальванической изоляцией, батарейного отсека, статической памяти.

Имеет встроенный клеммник для подключения телесигнализации с возможностью подсчета импульсов, телеуправления, телеизмерения нормированных значений тока. Расширение функционала устройства возможно путем подключения дополнительных модулей на основе USB, LAN, RS485.

Технические характеристики:

  • Тактовая частота процессора: 800 МГц.
  • Оперативная память: DDR2 256 Мбайт;
  • Порт IDE для подключения НЖМД, до двух карт памяти micro SD (SD) - до 4 Гбайт;
  • Статическая память - 512кБ c резервным питанием от батареи;
  • Подключение до четырех устройств USB;
  • Контроллер Ethernet 10/100 Мбит, напряжение изоляции не менее 500 В;
  • Шина ISA- с установленным на ней StRam.
  • Поддержка системы резервирования.
  • Два сторожевых таймера с возможностью программного управления, интегрированные в Vortex86DX. Дополнительно доступен третий – аппаратный WD с временем выдержки 22,5 сек, 45 сек или 90сек.
  • Часы реального времени.
  • Программная совместимость с ОС QNX версий 6.4.1 и 4.2.5.
  • Гальванически изолированные RS485/422, напряжение изоляции не менее 500 В.
  • Источник двух гальванически развязанных напряжений +8В для питания интерфейсов RS485/422, причем стабилизатор +5В встроен непосредственно в драйвер интерфейса RS485.
  • Модуль GSM – на базе контроллера WISMO228.
  • Питание модуля от +12 до +24B осуществляется через двухполюсный терминальный разъем Х25. Типовое потребление модуля составляет от 1А при 12В и 0,5А при 24В питании.

Поддерживаемые коммуникационные интерфейсы и каналы связи:

  • Ethernet 10/100: 1;
  • COM RS485: 3;
  • COM RS485/422: 1;
  • COM RS232: 2;
  • GSM/GPRS: 1.

Варианты поставки в зависимости от установленного системного программного обеспечения

Возможно два варианта поставки контроллера: в составе с полнофункциональным системным программным обеспечением Qmicro, либо без системного программного обеспечения, с предустановленной операционной системой ЗОСРВ «Нейтрино».

В случае поставки с полнофункциональным ПО его стоимость входит в стоимость контроллера. Полнофункциональное ПО контроллера «Космотроника» включает в себя:

  • ЗОСРВ «Нейтрино»;
  • системное программное обеспечение нижнего уровня "Космотроника" Qmicro для ОС ЗОСРВ «Нейтрино»;
  • набор драйверов для работы с внешними устройствами, в том числе:
    • счетчики электроэнергии ЕвроАльфа; Альфа А3, А2, А1140, А1700, А1800; СЭТ-4ТМ.03, СЭТ-4ТМ.02, ПСЧ-3ТМ.05, ПСЧ-4ТМ.05; МИР С-01, МИР С-02, МИР С-03.
    • теплоконтроллеры серии ИМ2300;
    • счетчики расхода газа серии ЕК260, ЕК270;
    • вычислитель расхода газа, пара, воды, нефти УВП-280.
  • программный модуль веб-интерфейса, позволяющий непосредственно с контроллера, без установки дополнительного ПО, на экране браузера осуществить:
    • контроль доступа к контроллеру по веб-интерфейсу, администрирование ролей пользователей;
    • параметризацию контроллера;
    • выдачу текущих значений сигналов в виде таблиц;
    • отображение мнемосхемы объекта с отображением на ней событий и текущих значений основных сигналов.
  • программное обеспечение "Конфигуратор контроллера Космотроника" (Studio).

Поддерживает обмен данными по следующим коммуникационным протоколам:

  • МЭК 60870-5-101 (IEC 60870-5-101);
  • МЭК 60870-5-103 (IEC 60870-5-103);
  • МЭК 60870-5-104 (IEC 60870-5-104);
  • MODBUS RTU;
  • MODBUS TCP;
  • протокол "Космотроника";
  • а также по заказу.

Файлы для скачивания:

Инструкция по эксплуатации (PDF, 1.5 Мб).
Настоящее техническое описание и инструкция по эксплуатации предназначено для ознакомления с принципом работы УСО-КО.
