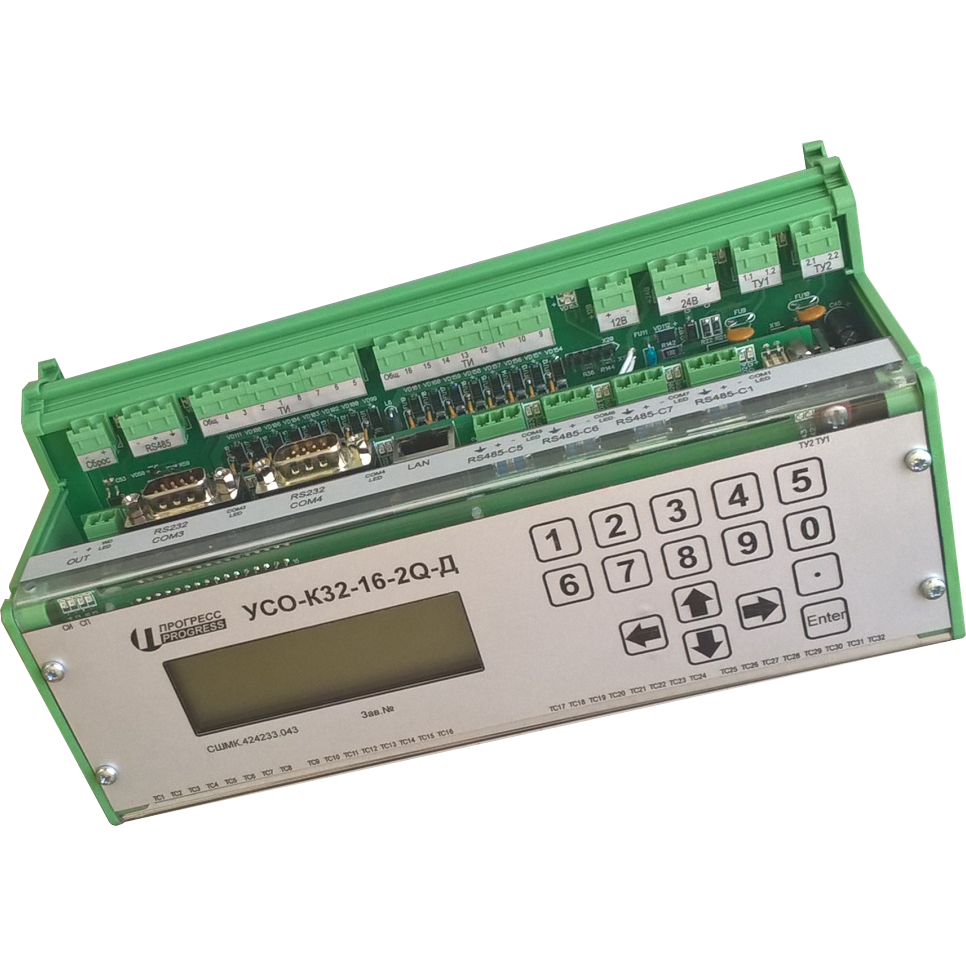

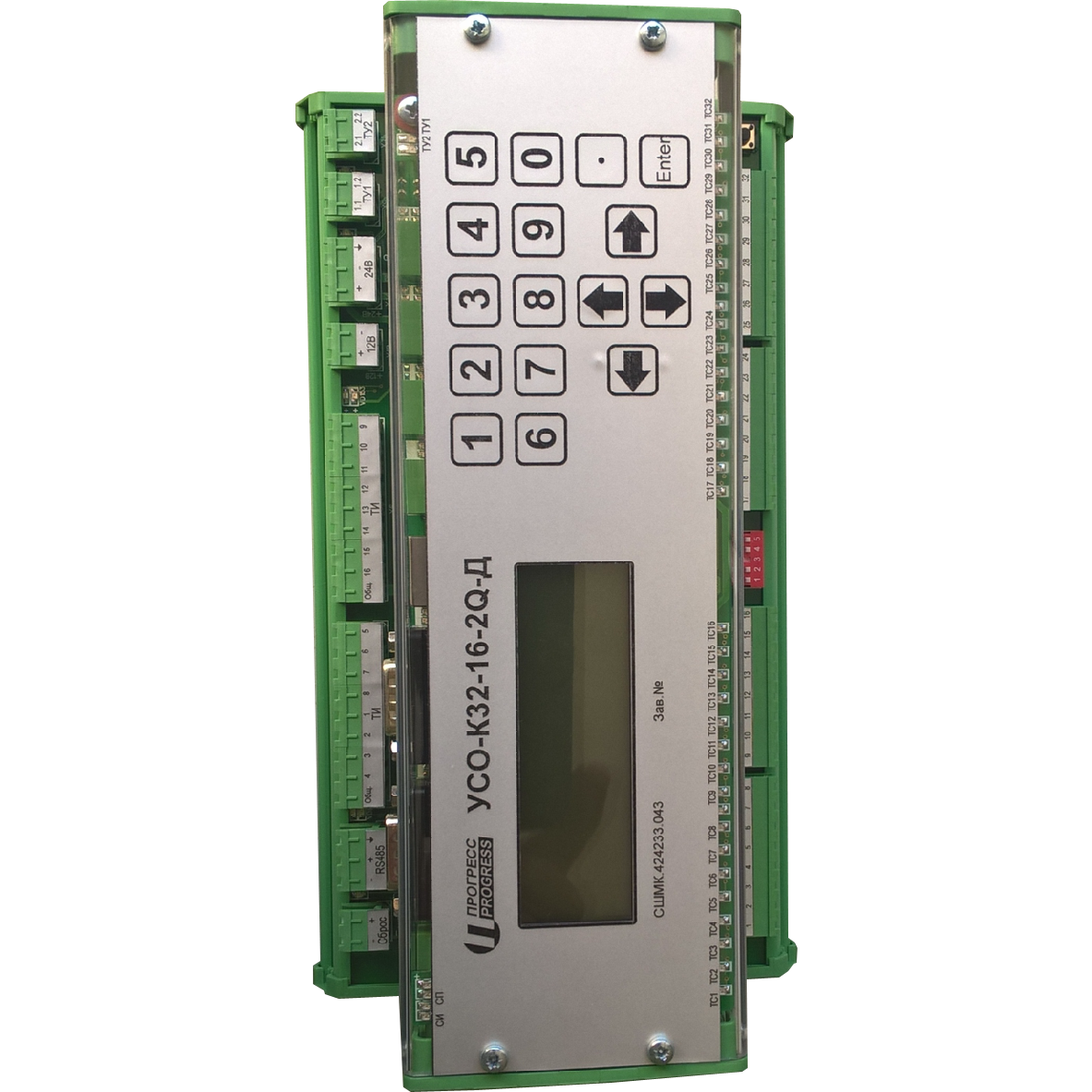

Промышленный контроллер УСО-К32-16-2Q

Обозначение:

СШМК.424233.043

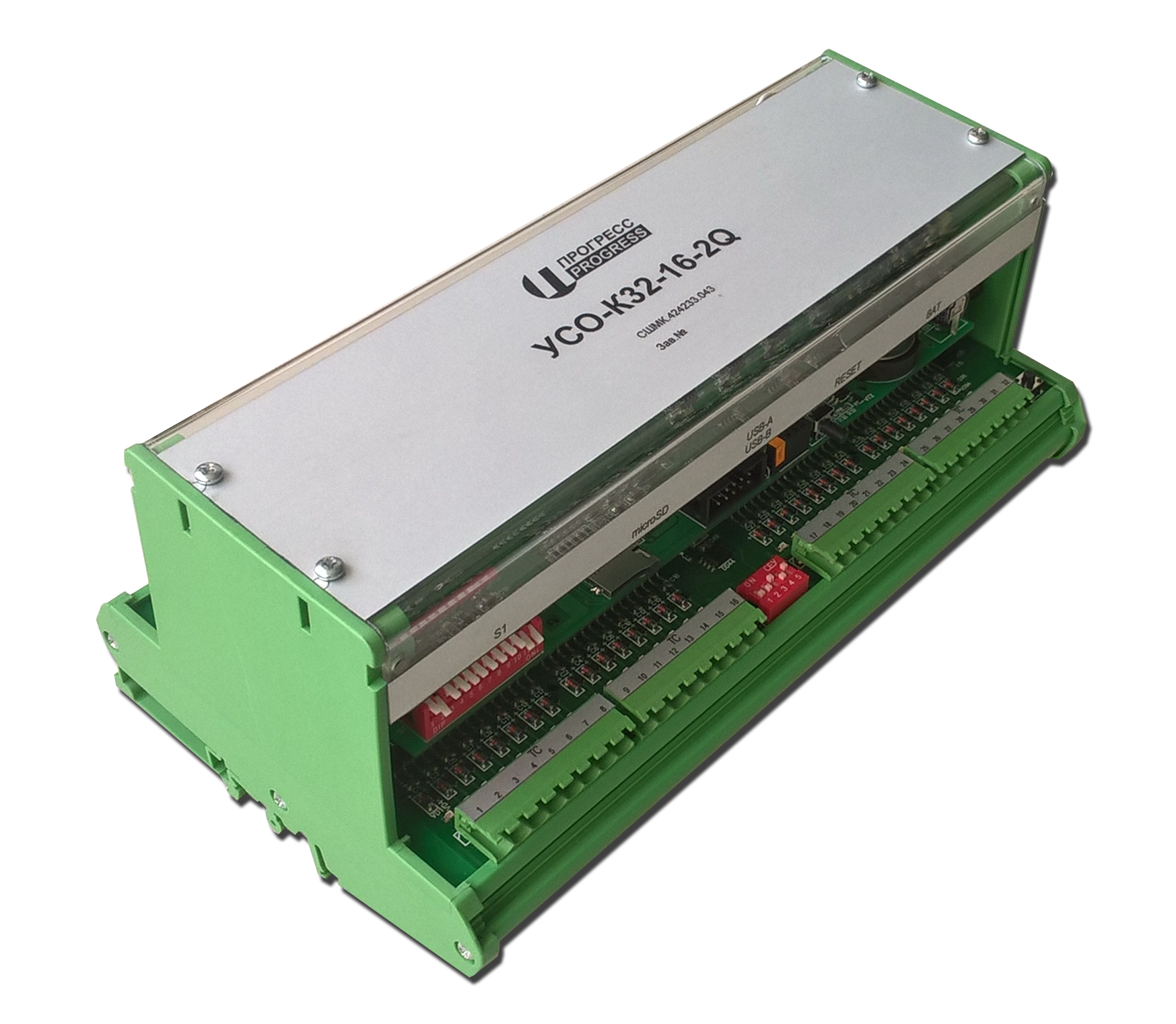

СШМК.424233.043-01 (без дисплея)

Тип прибора:

Промышленный контроллер, интеллектуальное УСО

Краткое описание:

Прибор имеет модульную конструкцию, состоящую из измерительной части и процессорного модуля. Служит для измерения нормированных сигналов постоянного тока, считывания состояния телесигнализации, подсчета импульсов, проведения расчетов, выполнения команд телеуправления, обработки и передачи результатов измерения по интерфейсам RS-485, Ethernet.

Используется для промыслового контроля и учета продукции нефтяных скважин. Позволяет производить поверку шкафа телемеханики без необходимости демонтажа всего шкафа. Может быть использован в любых системах телемеханики одновременно в качестве контроллера телемеханики и измерительного модуля.

Процессорный модуль построен на процессоре с тактовой частотой 400 МГц, памятью 128 Мб и дополнительной flash-памятью 4 Мб. Работает под управлением операционной системы QNX.

Имеется модификация со встроенным дисплеем и без дисплея. В составе шкафов автоматизации монтируется на DIN-рейку.

Возможно расширение каналов ввода-вывода с помощью установки дополнительных модулей ввода-вывода УСО-К (УСО-К32.4.2-С, УСО-К DI16, УСО-К DO8, и проч.)

Дополнительно позволяет решать следующие внутрисистемные задачи:

  • проведение самодиагностики состояния и функционирования изделия;
  • отображение, ведение текущего и системного времени (часы, минуты, секунды);
  • ведение календаря (число, месяц, год), с помощью энергонезависимых часов;
  • ведение журнала событий, сохранение журнала в энергонезависимой памяти;
  • передача результатов измерений по радиоканалу, или по каналу Ethernet вышестоящему контроллеру системы сбора информации;
  • отображение на экране дисплея и при помощи светодиодов результатов измерения аналоговых сигналов, результатов расчетов, состояние каналов ТС и ТУ и ввод с клавиатуры параметров устройства и настройки УСО-К32-16-2Q-Д аналогично выносному пульту МКС.

Технические характеристики процессорного модуля:

  • Ядро: ARM9
  • Тактовая частота: 400 МГц
  • Разрядность ЦПУ: 32 bit
  • RAM: DDR2 128 Мб
  • Flash: 256 Мб Nand Flash
  • Доп. Flash: 4 Мб - SPI
  • Энергонезависимые часы: RTC + BAT
  • Внешняя память: micro SD 4 - 32 Гбайт
  • WD внутренний и внешний: 0.1сек./45сек + LED-R-P/W

Технические характеристики измерительного модуля:

  • Ядро процессора: ARM 32-bit Cortex-M4 with FPU;
  • Тактовая частота: 168 МГц;
  • Разрядность ЦПУ: 32 bit;
  • Встроенная RAM: 192RAM + 4Кбайта SRAM;
  • Встроенная Flash - память программ: до 1 Мб;
  • Внешняя Flash: 4 Мб - SPI;
  • Энергонезависимые часы: RTC + BAT.

Внешние интерфейсы:

  • Ethernet 10/100: 1
  • COM RS485: 3
  • COM RS232: 2
  • USB:1

Порты ввода – вывода:

  • Входы телесигналов: 32
  • Входы телеизмерений: 16
  • Выходы телеуправлений: 2

Условия эксплуатации и габариты

  • Конструкция УСО: в едином корпусе модульной конструкции, с возможностью монтажа на DIN рейку.
  • Относительная влажность: не более 95% при t = 40°C
  • Атмосферное давление: от 70 до 106,7 кПа
  • Вибрация: F = 20-25 Гц α = 19,6м/с² T = 30 мин
  • Допустимый диапазон рабочих температур (по ГОСТ 26.205-88): от -40ºС до +60ºС
  • Напряжение основного канала питания: DC1 от 20 до 30 В
  • Напряжение резервного канала питания: DC2 от 10 до 16 В
  • Потребляемая мощность (по ГОСТ 12997): не более 5 Вт
  • Габаритные размеры, не более (ШхГхВ): 220х125х98 мм
  • Масса: не более 600г

Варианты поставки программного обеспечения контроллера

Полнофункциональное ПО контроллера «Космотроника» включает в себя:

  • системное программное обеспечение нижнего уровня "Космотроника" для ОС QNX 6.4.1;
  • набор драйверов для работы с внешними устройствами, в том числе:
    • счетчики электроэнергии ЕвроАльфа; Альфа А3, А2, А1140, А1700, А1800; СЭТ-4ТМ.03, СЭТ-4ТМ.02, ПСЧ-3ТМ.05, ПСЧ-4ТМ.05; МИР С-01, МИР С-02, МИР С-03.
    • теплоконтроллеры серии ИМ2300;
    • счетчики расхода газа серии ЕК260, ЕК270;
    • вычислитель расхода газа, пара, воды, нефти УВП-280.
  • программный модуль веб-интерфейса, позволяющий непосредственно с контроллера, без установки дополнительного ПО, на экране браузера осуществить:
    • контроль доступа к контроллеру по веб-интерфейсу, администрирование ролей пользователей;
    • параметризацию контроллера;
    • выдачу текущих значений сигналов в виде таблиц;
    • отображение мнемосхемы объекта с отображением на ней событий и текущих значений основных сигналов.
  • программное обеспечение для конфигурирования контроллера "Конфигуратор контроллера".

Вторым вариантом является предоставление комплекта для разработки собственного программного обеспечения под операционную систему реального времени QNX 6.4.1, а также под ОС Linux.

Применение контроллера УСО-К32-16-2Q-Д

Промысловый контроль и учет продукции нефтяных скважин

Данный контроллер широко используется в системах промыслового контроля и учета продукции нефтяных скважин в составе шкафов-контроллеров механизированных кустов скважин (КМКС).

Модульная конструкция прибора (процессорная и измерительная часть в одном корпусе) позволяет производить поверку шкафа телемеханики без необходимости демонтажа всего шкафа.

Для решения задач промыслового контроля и учета продукции нефтяных скважин может быть поставлен с программным обеспечением для вычисления расхода и массы жидкости, расхода газа, объемного расхода, дебета жидкости и газа, и других параметров добычи.

Применение в системах телемеханики с централлизованной структурой сбора данных

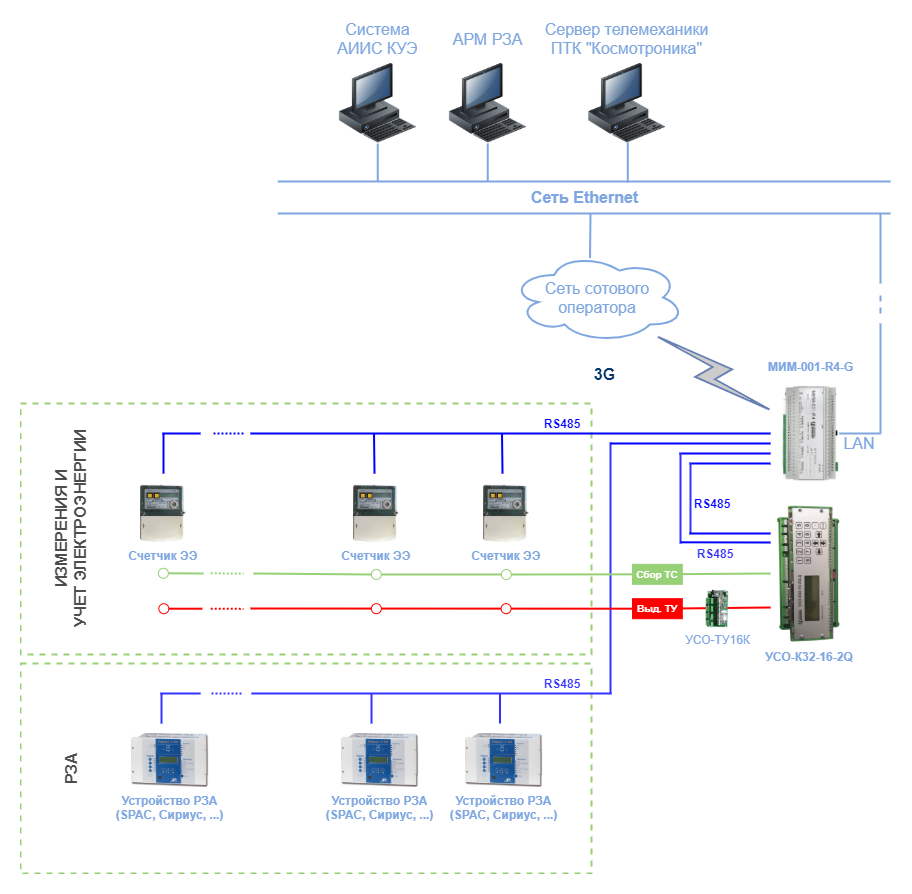

На рисунке ниже показана схема применения промышленного контроллера УСО-К32-16-2Q-Д в качестве контроллера телемеханики. Он осуществляет обработку данных, поступающих со счетчиков электроэнергии и устройств РЗА по каналу RS485, а также сбор телесигнализации и выдачу команд телеуправления. Выдача ТУ происходит посредством универсального безкорпусного УСО-ТУ16К, имеющего 16 каналов телеуправлений. Расширение расширение каналов ввода-вывода также возможно с помощью установки дополнительных модулей ввода-вывода УСО-К (УСО-К32.4.2-С, УСО-К DI16, УСО-К DO8, и проч.)

Рисунок 1. Централизованная структура сбора данных

Рисунок 1. Централизованная структура сбора данных

Файлы для скачивания:



Руководство по эксплуатации (PDF, 1,9 Мб).
Настоящее руководство по эксплуатации содержит сведения о структуре, функциях и принципах работы изделия, входящих в его состав аппаратных средств и программного обеспечения, необходимых для обеспечения полного использования технических возможностей, правильной эксплуатации и технического обслуживания..

Методика поверки (PDF, 136 кБ).
Настоящая методика распространяется на измерительные модули УСО-К 32.16.2Q, используемые в контроллерах механизированных кустов скважин программно-технического комплекса «Космотроника»..
