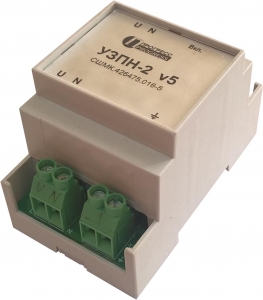

Устройство защиты от повышенного и пониженного напряжения УЗПН-2v5
 |
 |
Обозначение:СШМК.426475.016-5 Краткое описание:Устройство предназначено для защиты питания контроллеров от повышенного и пониженного импульсного переменного напряжения и отключения питания контроллера при напряжении, выходящем за границы 220В ± 20%. Используется в однофазных цепях с заземленной нейтралью. Имеет одну линию, защищенную тремя каскадами защиты относительно нейтрали и заземления. |
|
||
Основные технические характеристики:
- Класс УЗИП в соответствии с ГОСТ Р 51992-2002 – 1
- Степень жесткости испытаний в соответствии с ГОСТ Р 51317.4.5-99 – 4
- Номинальное рабочее переменное напряжение – 220В 50Гц
- Максимальное рабочее переменное напряжение – 300В 50Гц
- Нижний порог напряжения отключения нагрузки – 170±5В
- Верхний порог напряжения отключения нагрузки – 270±5В
- Гистерезис между порогами включения/отключения нагрузки (без нагрузки) – 20±5В
- Гистерезис между порогами включения/отключения нагрузки (с нагрузкой в виде 2 блоков питания) – 10±5В
- Остаточное напряжение (мах) при воздействии измерительного импульса - передний фронт/длительность импульса по уровню 0,5 от амплитуды:
- импульса 4кВ 8/20мксек – 450В длительностью менее 1 мксек
- импульса 4кВ 1/50мксек – 650В
- Остаточное напряжение (мах) при включении на выход УЗПН нагрузки в виде 2 блоков питания при воздействии:
- импульса 4кВ 8/20мксек – 150В длительностью менее 1 мксек
- импульса 4кВ 1/50мксек – 250В длительностью менее 1 мксек
- Время срабатывания варисторной защиты длительностью - менее 1мксек
- Мощность, рассеиваемая модулем:
- при номинальной мощности нагрузки 50вт – 1,54 Вт
- при максимальной мощности нагрузки 100вт – 6,19 Вт
- Количество высоковольтных поглощенных импульсов - менее 200
- Ток короткого замыкания в нагрузке (менее 50мсек) – 10.1А
- Ток холодного старта блока питания (ранее 22А) – 3,85А
- Ток горячего старта блока питания (ранее 53А) – 4,42А
- Степень защиты – IP20
- Рабочая температура – -40°С - +65°С
- Относительная влажность – 0 – 95%
- Габаритные размеры – 35х86х58мм
- Монтаж –DIN-рейка 35мм
- Коммутационный ресурс реле – 100 тыс.
- Срок службы – 100 000 ч
