Устройство защиты линии RS485 от повышенного импульса напряжения (УЗПиН)
 |
 |
 |
|
 |
|
||||
Обозначение:
СШМК.426475.017
Краткое описание:
Прибор предназначен для защиты линии RS485 от повышенного импульсного напряжения. Имеет две линии, защищенные двухкаскадными ступенями защиты. Первая ступень выполнена на газоразрядном ограничителе напряжения до 75В. Вторая ступень выполнена на быстродействующем стабилитроне SM712 для ограничения входного напряжения (от 12В до -7В).

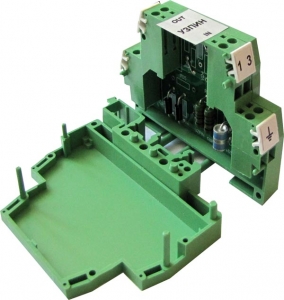

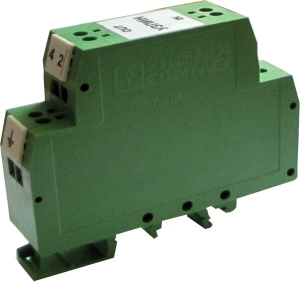

Конструктивно модуль выполнен на одной двухсторонней печатной плате с разъемами типа WAGO для подключения кабелей.
Основные технические характеристики:
- Пиковая мощность (8 /20 мксек) - до 400 Вт
- Напряжение ограничения импульсного напряжения:
- первого каскада - 75В
- второго каскада - 12 В до -7В
- Максимальный импульсный ток (8/20мксек) - 17 А
- Степень защиты - IP20
- Относительная влажность - 0 – 95%
- Габаритные размеры - 35х86х58мм
- Монтаж (рейка) - DIN 35мм
- Срок службы - 50 000ч
Файлы для загрузки
 | | Техническое описание и инструкция по эксплуатации (PDF, 201.9 кБ). |
