Полномасштабный тренажер на филиале «Сургутская ГРЭС-2» ОАО «Е.ОН Россия»

Репортаж о тренажере Сургутской ГРЭС-2

Революционная возможность создания тренажера нового поколения появилась благодаря разработке в ЗАО «ПИК ПРОГРЕСС» виртуальной стойки нижнего уровня. Теперь тренажер не только имитирует работу АСУТП энергоблока, а имеет в своем составе реальный проект и реальное ПО верхнего и нижнего уровня АСУТП, что дает уникальную возможность подготовить персонал на более высоком и качественном уровне.

В качестве энергоблока-прототипа для реализации проекта на полномасштабном тренажере выбран энергоблок №4. На тренажере установлено действующее программное обеспечение (ПО) энергоблока №4: «ОРМ операторов» (ОД), ПО «Сигнализационный дисплей» (СД), ПО сервера АБД, проект прикладного АСУ ТП энергоблока, что позволяет реализовать максимальное соответствие между работой системы управления на энергоблоке и работой АСУТП на тренажере.

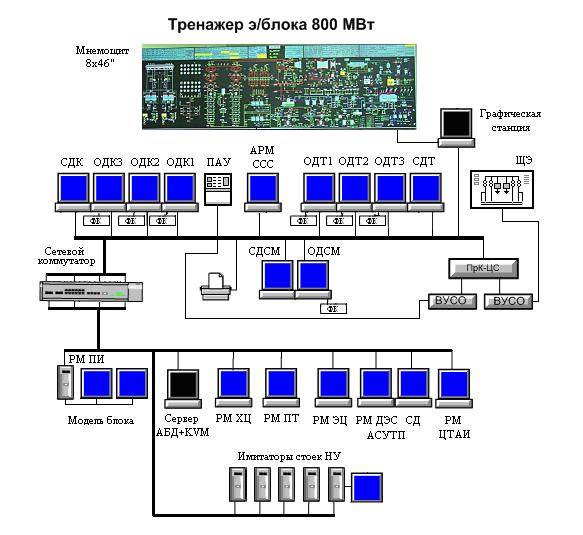

Структурная схема тренажера
Структурная схема тренажера

Для решения поставленной задачи на обозначенном уровне требовался коллектив с высоким уровнем подготовки и опытом разработки аналогичных систем, поэтому в проекте принимали участие, как разработчики программного обеспечения АСУТП блока (ЗАО «ПИК ПРОГРЕСС»), так и специалисты, которые разрабатывали алгоритмы АСУТП на действующих блоках: ЗАО «Инженерный центр «Уралтехэнерго» (г. Екатеринбург), разработку математической модели, Пульта Инструктора, Редактора БД тренажера, АРМ «Обходчика» выполнял коллектив под руководством Хомика Игоря Ивановича, это тоже не первый проект и модель блока 800МВт для данного подрядчика, за плечами у них полномасштабные тренажеры блока 800 МВт на Пермской и Нижневартовской ГРЭС.

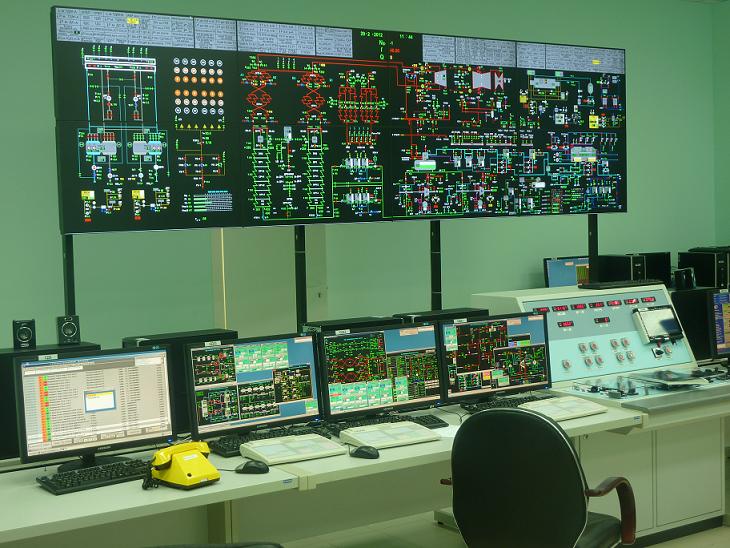

Тренажер. Блочный щит управления
Тренажер. Блочный щит управления

Программно-технический комплекс тренажера поставлен в виде оборудования и программного обеспечения. На тренажере моделируются все типы средств контроля и управления АСУТП, которые доступны операторам c блочного щита управления. В составе тренажера работают реальные АРМы: АРМ операторов котло- и турбоагрегатов (3 шт. ОДК и 3 шт. ОДТ), сигнализационные дисплеи СДК и СДТ, АРМ старшего машиниста блока, сигнализационный дисплей СДСМ, АРМ НСЭ и/или дежурного электромонтера (ДЭМ ЭЦ), АРМ начальника смены ЦТАИ (НС ТАИ), АРМ дежурных электрослесарей (ДЭС) цехов АСУ ТП и ТАИ (ОД АСУТП, ОД ДЭС), сигнализационный дисплей ДЭС АСУ ТП (СД ДЭС), РМ программиста-технолога (РМ ПТ), АРМ НС ХЦ и/или аппаратчика БОУ ХЦ (ОД ХЦ), реальное ПО стоек нижнего уровня (НУ) АСУТП «Космотроника-Венец» энергоблока № 4 (5 ПК с ОС QNX), разработки ЗАО «ПИК ПРОГРЕСС», имитатор пульта аварийного управления (ПАУ), имитатор щита электриков (ЩЭ), система отображения коллективного пользования (СОКП). Специально разработанное ПО для тренажера: АРМ «Пульт Инструктора» (РМ ПИ), «Редактор Баз Данных тренажера», АРМ «Обходчика», АРМ «ССС».

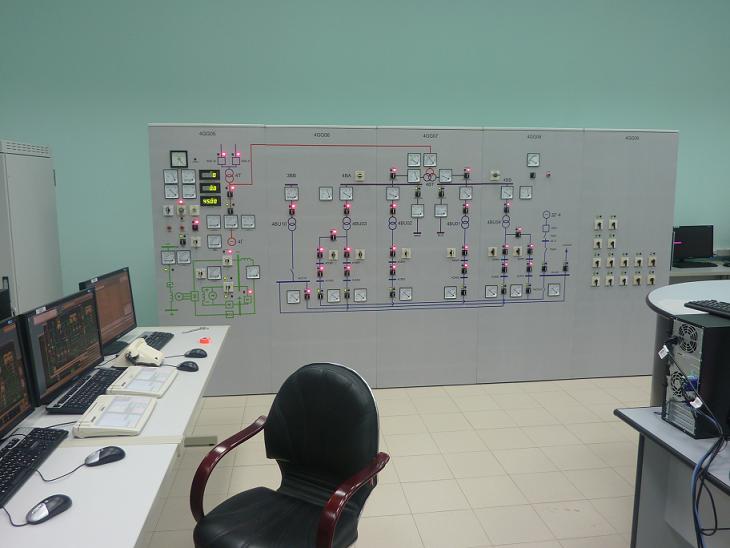

Тренажер. Щит электриков
Тренажер. Щит электриков

АРМ «Обходчика» позволяет управлять «виртуальной» ручной арматурой энергоблока (свыше 600 шт.), состояние которой учитывается в модели энергоблока.

Пульт Инструктора тренажерного комплекса позволяет наносить локальные возмущения на работу всех механизмов и всей арматуры, а также комплексные возмущения, как по ходу тренировки, так и по заранее разработанному сценарию. Также Пульт Инструктора тренажерного комплекса на основе установленных критериев (заданных заранее в редакторе баз данных тренажера), в автоматическом режиме позволяет производить оценку действий персонала по итогам проведенной тренировки, тем самым, исключая субъективную составляющую.

На данный момент закончен монтаж и наладка комплекса, завершена опытная эксплуатация, тренажер принят в промышленную эксплуатацию. По результатам тестирования, выполненного оперативным персоналом в рамках опытной эксплуатации и приемных испытаний, тренажер полностью имитирует работу оборудования энергоблока. Со стороны оперативного персонала участвующего в тестировании получены самые высокие отзывы о работе комплекса, успешно проведена общестанционная противоаварийная тренировка.

Прошли испытания тренажера и в качестве отладочного комплекса, загружена и оттестирована вновь созданная программа «АСАРБ 50% циркнасосов», испытания которой успешно завершены, и программа загружена в действующие блоки.
