Программное обеспечение "Интеграл-325"

Запросить цену / заказать

Программное обеспечение "Интеграл-325"

Применение:

Системы телемеханики, АИИС КУЭ, АСТУЭ, АСДУ, системы учёта энергоресурсов, системы контроля и регистрации технологических параметров производственных процессов.

Правообладатель:

Авторские права на программное обеспечение "Интеграл-325" принадлежат АО "ПИК ПРОГРЕСС". Стоимость программного комплекса "Интеграл-325" определяется индивидуально на основе проекта.

Программное обеспечение "Интеграл-325" включен в Реестр российского программного обеспечения. Реестровая запись №19782 от 01.11.2023 произведена на основании поручения Министерства цифрового развития, связи и массовых коммуникаций Российской Федерации от 01.11.2023 по протоколу заседания экспертного совета от 18.10.2023 №685пр.

Назначение

коммерческий учёт электроэнергии в соответствии с требованиями оптового и розничного рынка;
оперативно-диспетчерское управление электроснабжением, водоснабжением, газоснабжением, тепловыми сетями
контроль, архивирование и анализ параметров качества электроэнергии, параметров и событий с аппаратуры РЗА, телемеханики, состояния изоляции электросетей, значений уровня масла в трансформаторах и т. д.;
технический учёт электроэнергии, тепла, жидких и газообразных сред;

Функционал

конфигурирование сервера сбора данных;
организация связи с контроллерами нижнего уровня (типа УСПД RTU-325) по различным каналам связи и протоколам;
автоматический сбор данных об объекте автоматизации от контроллеров;
протоколирование ошибок работы коммуникационного протокола связи;
организация автоматизированных рабочих мест администратора и пользователей с использованием WEB браузера;
мониторинг поступления данных в реальном времени;
сохранение собранных данных в базу данных;
архивация, просмотр и передача файлов регистраторов измерений в формате Comtrade 2013
генерация отчётов макет 80020 по требованиям оптового/розничного рынка электроэнергии

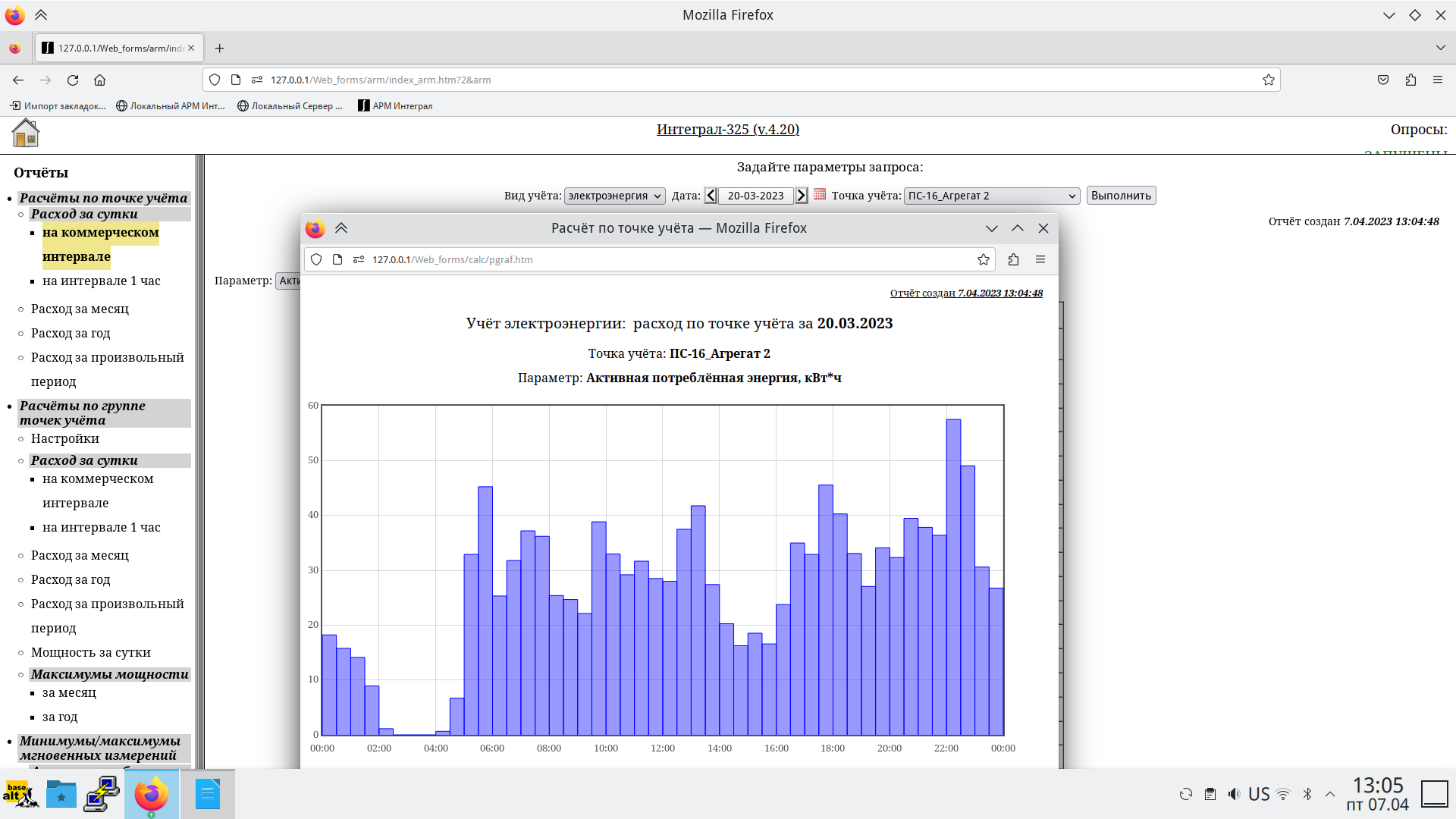

генерация отчётов первичных, расчётных и диагностических данных;

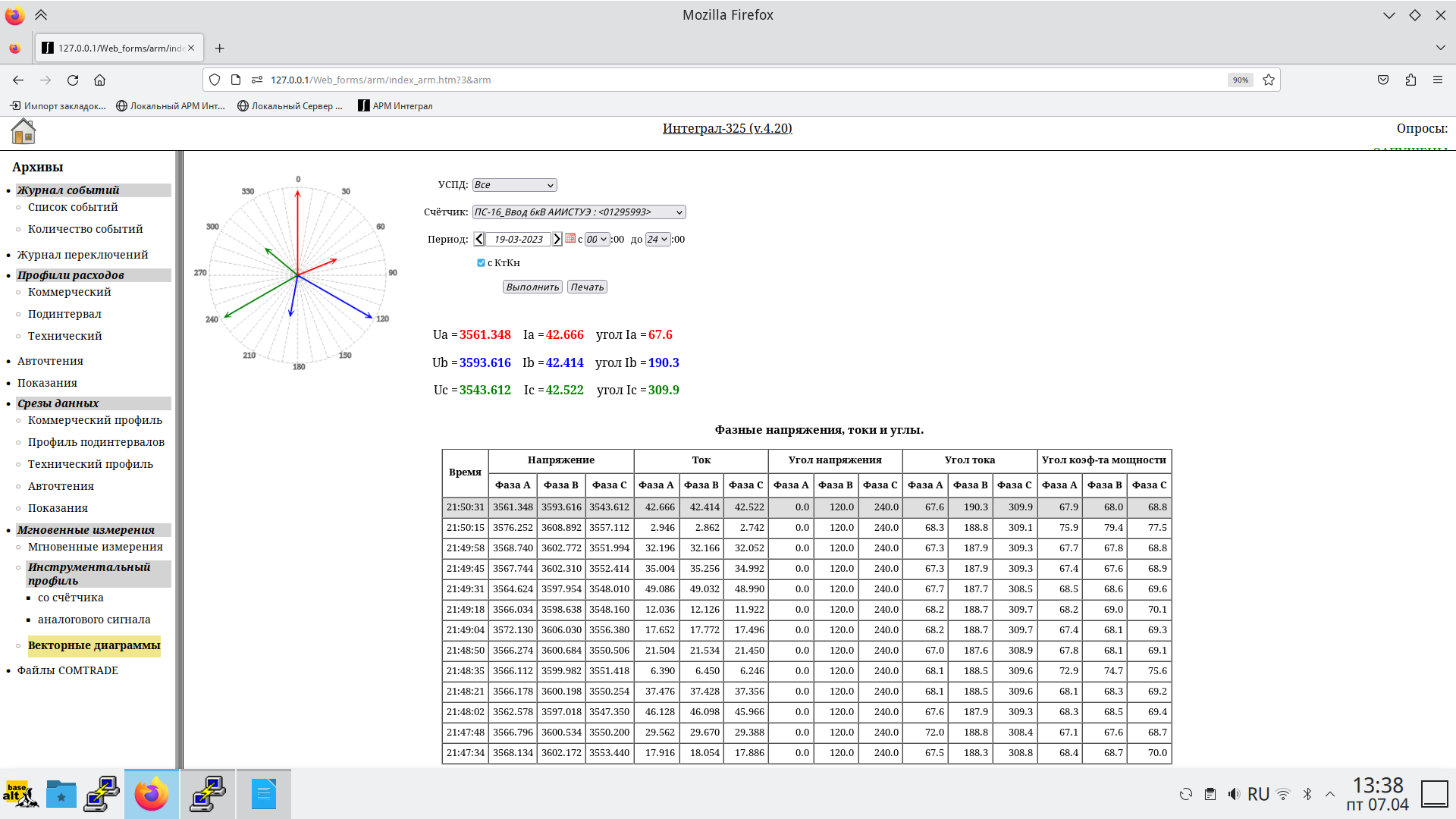

построение векторных диаграмм;

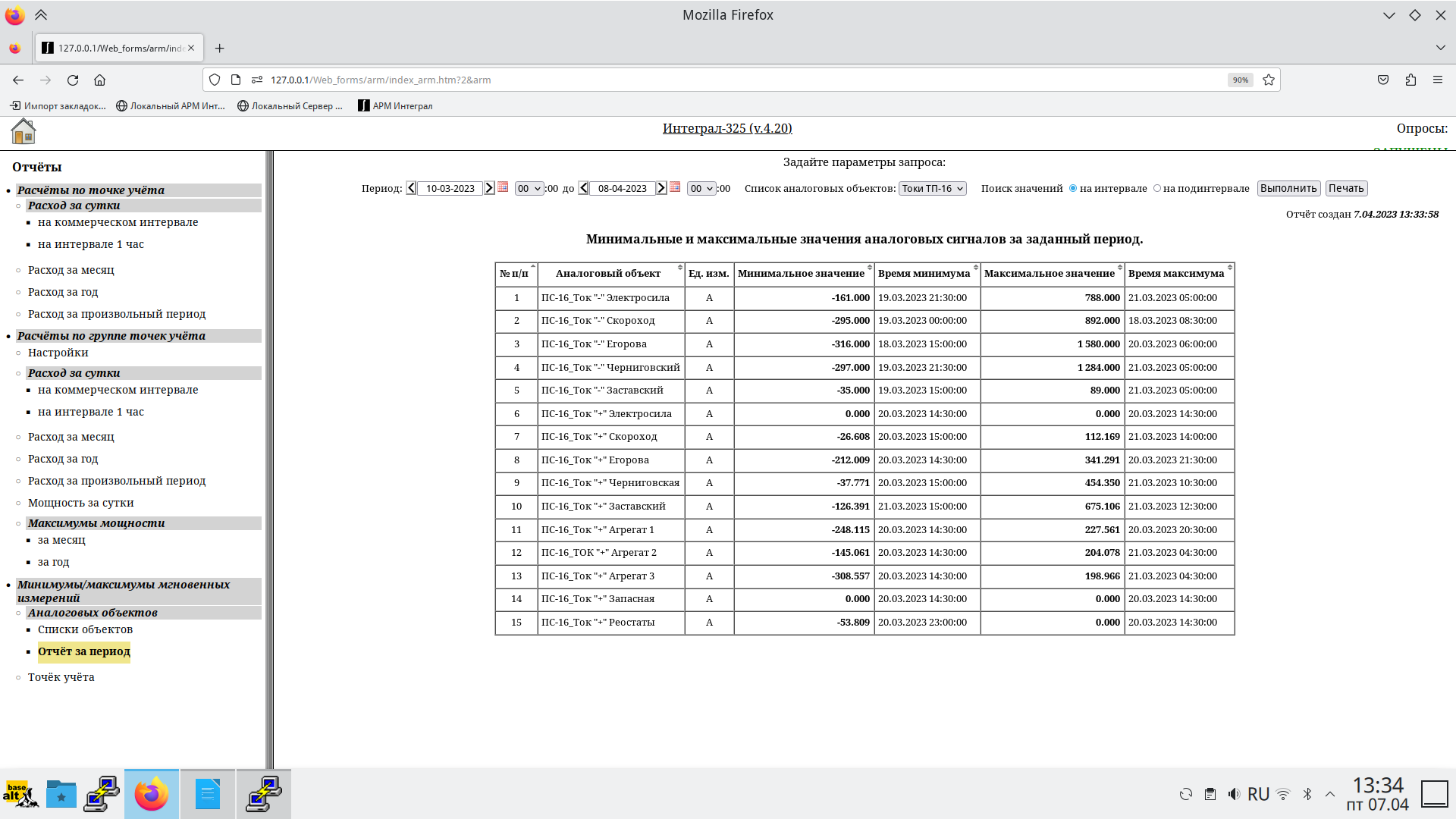

мониторинг измерений аналоговых сигналов;
мониторинг мощности для объектов генерации электроэнергии и крупных потребителей с функцией прогноза;
построение графических мнемосхем для решения задач диспетчерского управления и оперативного контроля в режиме реального времени;
возможность конфигурирования специализированных автоматизированных рабочих мест с набором функций соответствующих сфере деятельности пользователя.
Привязка всех измерений к единому времени
Учет электроэнергии и неэлектрических ресурсов
Формирование расчётных групп
Сбор и мониторинг параметров электросети
Автоматический расчёт балансов
Ввод сигналов положения коммутационных аппаратов
Оперативная сигнализация в интерфейсе пользователя

Версии программного обеспечения "Интеграл-325"

Программное обеспечение "Интеграл-325" представлено в нескольких версиях, позволяющих выбрать необходимый заказчику функционал: учет, телемеханика и автоматизированная система управления технологическими данными (АСУ ТД).

ПО Интеграл-325 Учет

ПО предназначено для создания автоматизированных информационно-измерительных систем коммерческого учета электроэнергии (АИИС КУЭ), а также для автоматизированных систем коммерческого и технического учета электроэнергии, тепла, газа и воды.

В базовую версию ПО Интеграл-325 Учет_10 включены до 10 точек учета энергоресурсов (электроэнергии, тепла, жидких и газообразных сред). Существуют также базовые версии до 20, 50, 100 и свыше 100 точек учета энергоресурсов.

При выборе ПО Интеграл-325 Учет в режиме демо-доступа будут предоставлены телемеханика и АСУ ТД: 5 дискретных телесигналов, 1 дискретный вход, 1 дискретный выход и 2 аналоговых входа.

При необходимости функционал телемеханики и АСУ ТД можно расширить до необходимого заказчику объема без нарушения работы АИИС КУЭ.

ПО Интеграл-325 Учет и Телемеханика

ПО позволяет организовать автоматический сбор данных по различным каналам связи с контроллеров и цифровых устройств нижнего уровня, создавая распределенные многоуровневые системы реального времени. Исходными данными являются аналоговые и цифровые сигналы, поступающие посредством коммуникационных протоколов с измерительного оборудования и приборов учёта на объектах. Сбор данных осуществляет RTU-325K.

Назначение:

построение систем телемеханики,
оперативно-диспетчерского управление электроснабжением, водоснабжением, газоснабжением, тепловыми сетями,
контроль, архивирование и анализ параметров качества электроэнергии, параметров и событий с аппаратуры РЗА, телемеханики, состояния изоляции электросетей, значений уровня масла в трансформаторах и т. д.,
построение сложных распределенных и многоуровневых АСУТП

В базовую версию ПО ИНТЕГРАЛ-325 УЧЕТ И ТЕЛЕМЕХАНИКА входит до 100 приборов учета, 500 дискретных входов, 300 дискретных выходов и 300 аналоговых входов.

ПО Интеграл-325 Учет, Телемеханика и Автоматизированная система управления технологическими данными (АСУ ТД)

Автоматизированная система управления технологическими данными (АСУ ТД) предназначена для технологического, эксплуатационного, ремонтного персонала различных отраслей промышленного производства.

АСУ ТД решает вопросы сбора, долгосрочного хранения и анализа технологических параметров всей производственной цепочки, обеспечивая единый формат хранения технологической информации.

АСУ ТД использует данные в формате COMTRADE и представляет единый интерфейс для конечного пользователя для работы со всеми собранными данными.

Исходными данными являются аналоговые и цифровые сигналы, поступающие посредством коммуникационных протоколов с измерительного оборудования, цифровых безбумажных регистраторов и приборов учёта на объектах.

ПО Интеграл-325 не требует навыков программирования. Все настройки производятся методом конфигурирования соответствующих настроечных параметров.

Функционал АСУ ТД:

долговременное хранение собранных данных;
просмотр и распечатка графиков аналоговых и дискретных сигналов;
конфигурирование измерений в группы по объектам пользователя (например, все измерения, относящиеся к одному производственному агрегату);
конфигурирование объектов пользователя в группы для удобства представления (например, все производственные агрегаты в одном цехе);
просмотр в графическом/табличном виде групп измерений по объектам пользователя;
анализ графиков данных с автоматическим поиском характеристических точек или зон на заданном временном интервале (максимум/минимум, непрерывное возрастание/убывание и т. д.).

В базовую версию ПО Интеграл-325 Учет, ТМ и АСУ ТД входит до 100 приборов учета, 500 дискретных входов, 300 дискретных выходов и 300 аналоговых входов, модуль анализа (сбор, архивирование и анализ технологических измерений со всего парка измерителей и регистраторов)

Многопользовательская версия состоит из серверной и клиентской частей. Клиентская часть ПО реализована в WEB-интерфейсе. Все версии ПО не имеют ограничений по количеству пользователей. При этом все пользователи получают полнофункциональный доступ.

Основные преимущества

Представление в единой системе данных по учёту всех энергоресурсов
Широкий перечень поддерживаемых приборов и датчиков. Интеграция более 100 типов ПУ и ИП
- Счётчики электроэнергии
- Терминалы РЗА
- Многофункциональные Измерительные Преобразователи
- Расходомеры, тепловычислители, корректоры газов
- Измерители параметров качества ЭЭ
- Специализированные Измерительные Преобразователи
Автоматическое вычисление относительных и удельных значений расхода энергоресурсов
Наблюдение и регистрация в режиме реального времени
Обеспечение синхронизации времени измерений при распределении и потреблении энергоресурсов
Обмен данными с другими автоматизированными системами предприятия с использованием стандартных протоколов
WEB интерфейс пользователя

Особенности

100% сквозная интеграция с RTU-325 всех лет выпуска (требуется обновление встроенного ПО);

Возможность использования как ОС Alt Linux (внесена в реестр отечественного ПО), так и бесплатной ОС Simply Linux;
Использование СУБД Postgre SQL, PostgresPro (внесена в реестр отечественного ПО)
Web-сервер АСУЭ «Интеграл-325» позволяет организовывать необходимое количество рабочих мест пользователей;

Существенное снижение затрат на систему:

Доступная цена решения, в том числе для «малых» систем.
Простая установка за 30 минут. Достаточно компетенции пользователя, не требуется быть специалистом по продукту.
Значительно меньшие затраты на сопровождение
Интуитивно понятный интерфейс. Не требуется дополнительное обучение.
Может быть реализован на базе бесплатной операционной системы Simply Linux.
Не требует покупки дополнительного ПО, только веб-браузер
Невысокие требования к серверу, возможна установка на бюджетные модели.
Удобство наладки. Все описание объектов поднимается на верхний уровень.

Чтобы сделать заказ на программное обеспечение "Интеграл-325", заполните, пожалуйста, форму ниже. Или позвоните по телефону +7 (495) 365-5036.

Документы

		Интеграл-325. Брошюра Функционал, особенности, версии

		Интеграл-325. Руководство пользователя. Документ, описывающий работу с программным комплексом "Интеграл-325".

		Инструкция по установке ПО "Интеграл-325" на Alt Linux. Настоящая инструкция представляет собой пошаговое руководство по установке на компьютер операционной системы Alt Linux (дистрибутив «Альт рабочая станция»), дополнительного системного программного обеспечения и прикладного программного обеспечения «Интеграл-325».

		Интеграл-325. Описание процессов, обеспечивающих поддержание жизненного цикла программного комплекса. Устранение неисправностей, выявленных в ходе эксплуатации, совершенствование программного обеспечения, а также информация о персонале, необходимом для обеспечения поддержки работоспособности программного комплекса.

		Интеграл-325. Свидетельство о государственной регистрации программы для ЭВМ Свидетельство о государственной регистрации программного комплекса "Интеграл-325"

Демонстрационная версия программного комплекса "Интеграл-325"

Скачать демонстрационную версию программного комплекса "Интеграл-325"
Распакуйте архив в любую директорию на компьютере. Пароль для распаковки архива предоставляется специалистом технической поддержки или менеджером, обслуживающим Вашу компанию, по запросу.
