УСО производства АО "ПИК ПРОГРЕСС"

Устройства сопряжения с объектом (УСО) предназначены для электрофизической стыковки и обеспечения необходимой гальванической изоляции аппаратуры ПТК от датчиков и исполнительных механизмов, измерения аналоговых сигналов, считывания состояния телесигнализации, подсчета импульсов, проведения расчетов, выполнения команд телеуправления, обработки и передачи результатов измерения на уровень контроллера по различным интерфейсам (RS-485, Ethernet).

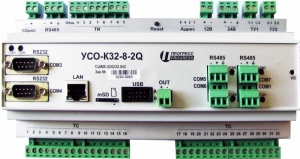

Промышленный контроллер УСО-К32-8-2Q (СШМК.424233.042)
Выполняет функции промышленного контроллера и интеллектуального УСО. Имеет модульную структуру. Измерительный модуль устройства служит для измерения нормированных сигналов постоянного тока (до 8 телеизмерений), считывания состояния телесигнализации (до 32 телесигналов), подсчета импульсов, выполнения команд телеуправления (2 выхода). Процессорный модуль построен на процессоре с тактовой частотой 400 МГц, памятью 128 Мб и дополнительной flash-памятью 4 Мб. Работает под управлением операционной системы QNX, либо Linux. Передача данных осуществляется по интерфейсам RS-485, Ethernet. Имеется порт USB 2.0.

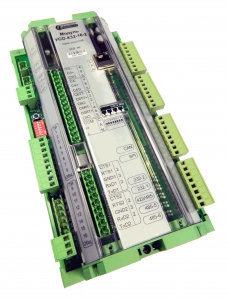

Интеллектуальное устройство сопряжения с объектом УСО-К32-16-2 (СШМК.424233.039)
Выполнено на процессоре с тактовой частотой 168 МГц, оперативной памятью 192 Мб и дополнительной flash памятью 4 Мб. Способно считывать до 32 телесигналов, до 16 телеизмерений, выдавать команды телеуправлений (2 выхода). Выполняет функции устройства ввода-вывода, а также используется в качестве системы обработки информации. Передача результатов измерения осуществляется по интерфейсам RS-485 (4 порта), Ethernet (1 порт).

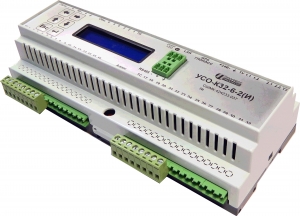

Интеллектуальное устройство сопряжения с объектом УСО-К32-6-2 (СШМК.424233.037)
По характеристикам процессора идентичен УСО-К32-16-2. Имеет жидкокристаллический экран. Способно считывать до 32 телесигналов, до 6 телеизмерений, выдавать команды телеуправлений (2 выхода). Выполняет функции устройства ввода-вывода, а также используется в качестве системы обработки информации. Передача результатов измерения осуществляется по интерфейсам RS-485, Ethernet.

Серия модулей ввода-вывода УСО-К (СШМК.424233.018)
Расширяют возможности контроллеров серии УСО-К. Служат для измерения нормированных сигналов постоянного тока, считывания срабатывания сухих контактов, подсчета импульсов ТС, выполнения команд ТУ, обработки и передачи результатов измерения по гальванически изолированному интерфейсу «RS-485».

Устройство сопряжения многофункциональное УСО-ТМ (СШМК.424233.020)
В конструкцию прибора заложен принцип объединения нескольких видов УСО в едином корпусе для комплексного решения задач автоматизации объектов электроснабжения по принципу «одно устройство - одна ячейка». Позволяет решать задачи телесигнализации, телеуправления, телеизмерения и учета электроэнергии в шкафах и ячейках распредустройств. Имеет встроенный клеммник, что позволяет отказаться от использования промежуточных клемм.

Серия универсальных модулей УСО для применения в шкафах автоматизации
Предназначены для приема сигналов сухих контактов, аналоговых сигналов, а также вывода цифровых сигналов (сигналов телеуправления) и аналоговых сигналов, а также для обеспечения необходимой гальванической изоляции аппаратуры контроллеров и шкафов автоматизации от датчиков и исполнительных механизмов.
