Преобразователь COM-Ethernet МИМ-001М

Обозначение

СШМК.465653.001М

Краткое описание

МИМ-001М предназначен для подключения устройств с последовательным интерфейсом к сети Ethernet. Используется в системах телемеханики, системах передачи данных о потребляемых ресурсах, АСУЭ, АИИС КУЭ, информационных, пожарных, охранных системах, точках продаж, и др.

Обеспечивает двусторонний «прозрачный канал» между Ethernet и RS485/422/232. Может работать в режиме шлюза Modbus RTU – TCP или в режиме виртуального COM-порта.

Конфигурирование и обновление программного обеспечения устройства осуществляется при помощи веб-интерфейса.

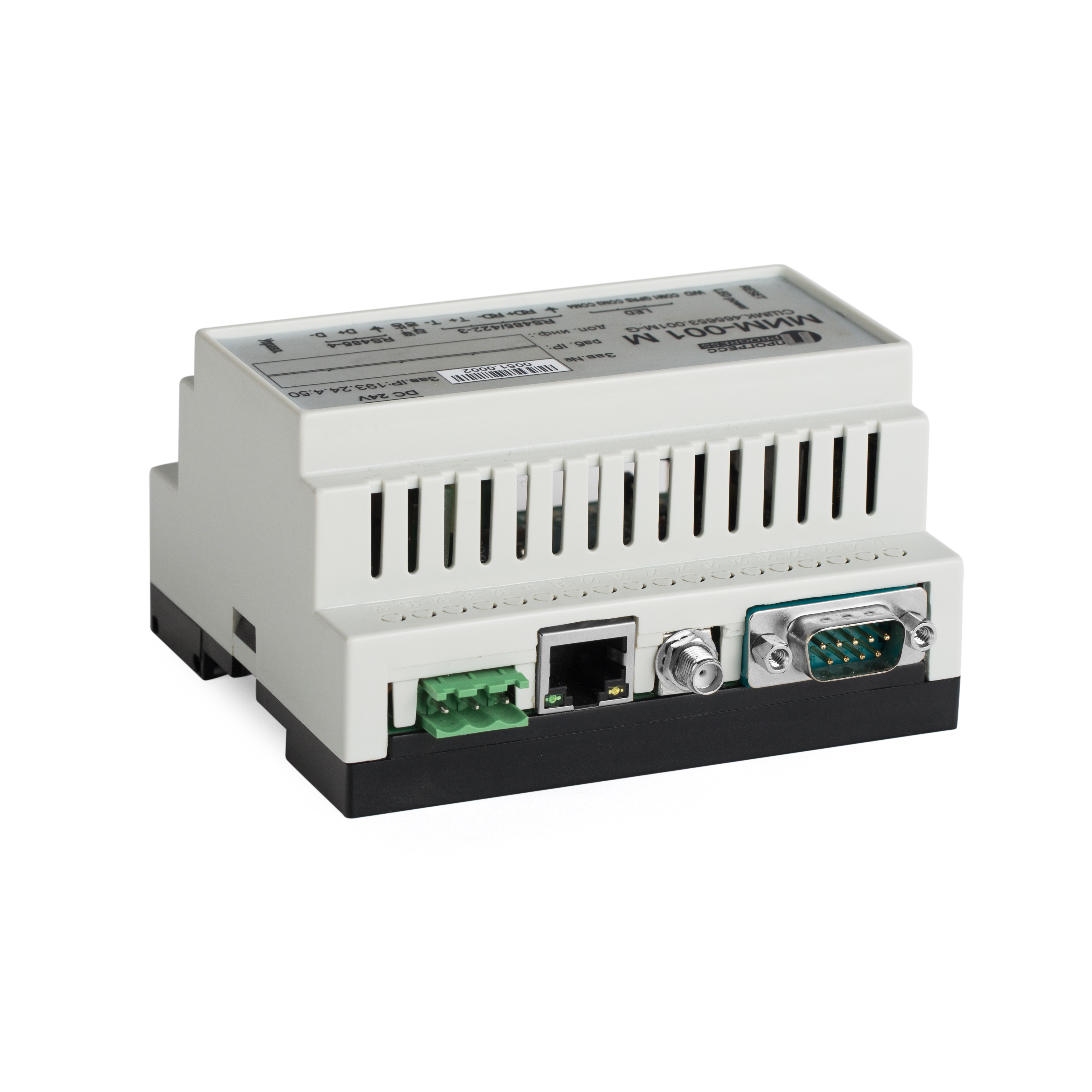

Прибор выполнен в пластиковом корпусе модульной конструкции с креплением на DIN-рейку. Комплектуется всем необходимым для быстрого ввода в работу. Для подключения проводов используются быстросъемные разъемы.

Модификации устройства

  • МИМ-001М. Имеет 1 порт Ethernet 10/100base ТХ, 1 порт RS232 1 порт 2wRS485, 1 порт 4wRS422/485.

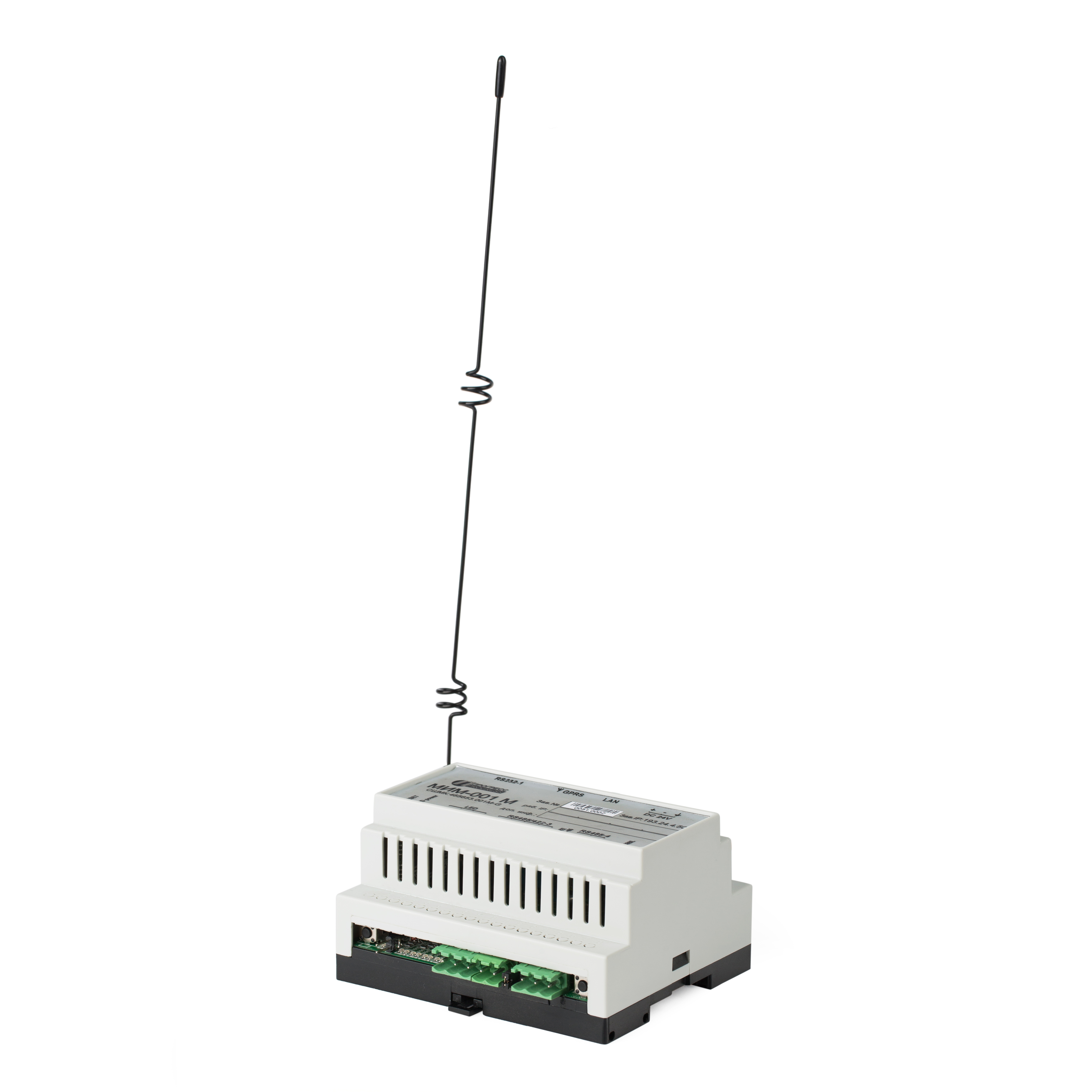

  • МИМ-001М-G. Отличается наличием модуля 3G.

Основные технические характеристики

  • Гальваническая изоляция Ethernet: 1,5 кВ
  • Гальваническая изоляция RS485 и RS485/422: 2 кВ
  • Защита портов RS485 и RS485/422 от импульсных перенапряжений: 1,5 кВ
  • Конструкция МИМ-001М:
    • в едином пластиковом корпусе модульной конструкции
    • устанавливается на DIN рейку
  • Аппаратный WD: период сброса - 45 сек.
  • Допустимый диапазон рабочих температур (по ГОСТ 26.205-88): -40..+60 ºС
  • Напряжение (постоянное) питания модуля: DC от +12 до +27В
  • Потребляемая мощность (по ГОСТ 12997): не более 5 Вт
  • Габаритные размеры, не более (ШхГхВ): 105х85х58 мм
  • Масса: не более 0.2 кг
  • Средняя наработка на отказ: 144000 ч
  • Срок службы, не менее: 20 лет

Пример: применение МИМ-001М для контроля нескольких приборов по одному IP-адресу

МИМ-001М может быть использован для контроля приборов, имеющих разные коммуникационные интерфейсы, через Ethernet по одному IP-адресу. Принятые по сети запросы по протоколу Modbus TCP преобразуются в формат Modbus RTU и ретранслируются на выбранный последовательный порт, а также осуществляется обратное преобразование. Преобразователи МИМ-001М позволяют подключать устройства c последовательным интерфейсом к компьютеру даже в случае, если у компьютера нет своего COM-порта. В этом случае МИМ-001М работает в режиме эмуляции COM-порта.


Сравнительная таблица стандартных модификаций МИМ-001

Тип устройстваМИМ-001ММИМ-001М-GМИМ-001М-R4МИМ-001М-R4-GМИМ-001М-R4-01
Ethernet1, 10/100 base TX, гальванически изолированный (1,5 кВ)
2wRS485 / 4wRS485/42211442
2wRS48511---
RS23211---
Гальваническая изоляция RS485 и RS485/4222 кВ
Защита RS485 от импульсных перенапряжений1,5 кВ5 кВ
Диапазон рабочих температур-40 ... +60°С
Питание, потребляемая мощностьDC от 12 до 27В, потребляемая мощность - не более 3 Вт
Габаритные размеры, не более (ШхГхВ)105х85х58 мм157х113х58 мм

Файлы для загрузки



Листовка МИМ-001 (PDF, 326 кБ).
Общее описание прибора и способов его применения..

Быстрый старт (PDF, 0.6 МБ).
В данном документе содержится информация для быстрого старта модуля интерфейсного многофункционального модифицированного (МИМ-001М).

Руководство по эксплуатации (PDF, 1.7 МБ).
Документ содержит сведения о структуре, функциях и принципах работы изделия, входящих в его состав аппаратных средств и программного обеспечения, необходимых для обеспечения полного использования технических возможностей, правильной эксплуатации и технического обслуживания..

Паспорт устройства МИМ-001М (PDF, 1.7 МБ).
Настоящий документ предназначен для изучения технических характеристик, устройства, принципа действия и правильной эксплуатации <<Мультиплексора интерфейсного многофункционального МИМ-001М>>.

Настройка виртуального последовательного порта (PDF, 0.5 МБ).
Инструкция по настройке виртуального последовательного порта для устройств серии<<Мультиплексор интерфейсный многофункциональный МИМ-001>>.

Евразийский экономический союз. Декларация о соответствии. (PDF, 0.5 МБ).
Устройства МИМ-001, МИМ-001М. Евразийский экономический союз. Декларация о соответствии..
