Построение систем телемеханики объектов водоснабжения с применением программно-технического комплекса "Космотроника"

Водоканал

Комплекс телемеханики (АСУТП) объектов водоснабжения предназначен для автоматизации технологических процессов объектов водоснабжения и водоотведения.

В связи с тем что технологические объекты водоканалов распределены по большой площади пересеченной местности и расположены в труднодоступных местах, был разработан и успешно внедрен комплекс телемеханики объектов водоснабжения на основе ПТК "Космотроника". Он используется для сбора, обработки и передачи информации, необходимой при дистанционном контроле и управлении распределенными и удаленными объектами (насосными, скважинами и т.д.).

Главная задача комплекса - обеспечить руководителей и технический персонал всех рангов универсальным инструментом принятия решений в реальном времени, базируясь на правильно предоставленной, динамической отчетности и информации. Что дает безаварийную работу объектов предприятия и выполнения всех взятых обязательств перед заказчиками.

Большим плюсом системы является высокая отказоустойчивость, быстрота и легкость, возможность расширения или изменения системы, возможность использовать большое количество различных каналов связи, в том числе радиоканал и GSM.

Объекты автоматизации водоканала

При обустройстве объектов подчинения водоканалам оснащению средствами автоматизации подлежат:

  • скважины добывающие (водяные);
  • водозаборные узлы;
  • насосные;
  • узлы учета;
  • очистные сооружения;
  • офисные, складские и производственные помещения и сооружения.

Цели внедрения комплекса телемеханики

Основными целями внедрения комплекса телемеханики объектов водоснабжения являются:

  • Увеличение маржинальной прибыли и оплачиваемой мощности за счет снижения аварийности;
  • Уменьшение затрат на ремонтную программу без увеличения рисков;
  • Обеспечение руководителей всех рангов механизмом оперативного принятия решений по целевому и правильному использованию бюджета.

Основные функции

  • Централизованный дистанционный контроль состояния технологических объектов;
  • Управление технологическим процессом водоснабжения и водоотведения;
  • Сбор и передача в автоматическом режиме по различным каналам связи на верхний уровень информации о состоянии технологического процесса;
  • Передача информации в вышестоящую систему по стандартным коммуникационным протоколам;
  • Реализация специфических комплексных алгоритмов (технологические задачи);
  • Обеспечение резервного питания контроллеров от встроенного источника;
  • Учет параметров технологического процесса;
  • Формирование отчетов и графиков по запросу, а также генерирование сводок;
  • Пользоваться системой можно через web интерфейс с любого мобильного устройства.

Структура комплекса

  • Нижний уровень — первичные средства автоматизации (датчики, измерительные преобразователи, приборы местного контроля, исполнительные устройства);
  • Средний уровень — устройства сопряжения с объектом (УСО), контроллеры телемеханики;
  • Верхний уровень — информационно-вычислительный комплекс (АРМ оператора, серверы базы данных);
  • Каналы и оборудование для передачи информации.

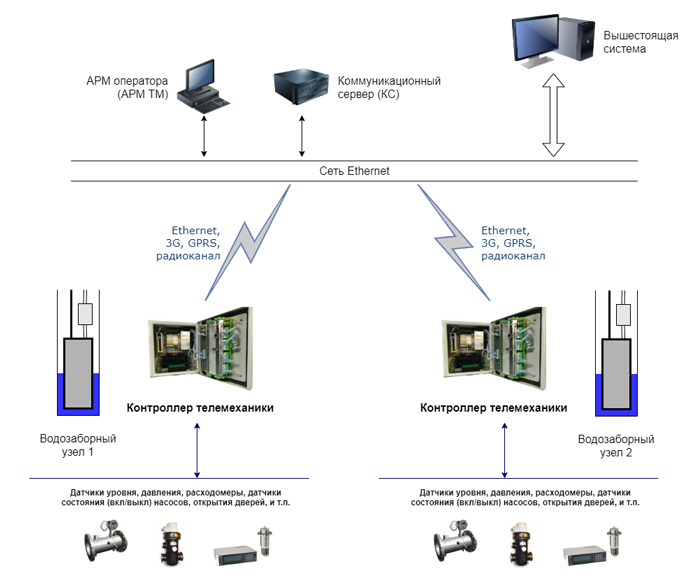

Структурная схема комплекса телемеханики объектов водоснабжения Космотроника

Структурная схема комплекса телемеханики объектов водоснабжения "Космотроника"

Оборудование

Типовой вид контроллера КМКС

Типовой состав шкафа-контроллера телемеханики


Ядро комплекса представляют шкафы - контроллеры телемеханики. Они устанавливаются непосредственно на объекте и позволяют управлять станциями управления насосами и прочим оборудованием, считывать показания датчиков, расходомеров, и т.д. Обладают всем необходимым набором функций для обеспечения сбора, обработки и передачи данных.

Стандартные размеры контроллера телемеханики составляют 800 х 600 х 250 мм. Шкаф-контроллер проектируется в зависимости от количества сигналов и объема решаемых задач, и его размер может отличаться от стандартного.

В типовой состав шкафа входят:

  • Промышленный контроллер УСО-К32-16-2Q. Имеет модульную структуру (процессорный и измерительный модули). Процессорный модуль построен на процессоре с тактовой частотой 400 МГц, памятью 128 Мб и дополнительной flash-памятью 4 Мб. Работает под управлением операционной системы QNX. Измерительный модуль служит для измерения сигналов постоянного тока 4 – 20 мА – 16 - каналов, считывания состояний сухих контактов, подсчета импульсов- 32 канала, передачи команд телеуправления – 2 канала, передачи результатов измерения по различным интерфейсам с гальванической развязкой. Выполнен контроллер в виде моноблока с процессорной и измерительной частью в едином устройстве, что позволяет выполнять поверку контроллера без снятия всего шкафа.
  • Модули ввода-вывода УСО-К. Служат для расширения измерительных возможностей контроллера.
  • Набор коммуникационных мультиплексоров МИМ-001М-G. Предназначены для подключения устройств с последовательным интерфейсом к сети Ethernet по "витой паре" и сети 3G.
  • Прочие устройства, такие как: блок питания, устройство защиты от перенапряжения, терминальная панель, нагревательная панель, и др.

Программное обеспечение

Верхний уровень системы представляет Программный комплекс «Космотроника», включающий следующие компоненты:

  • Автоматизированные рабочие места "Телемеханика" (АРМ ТМ). Каждое рабочее место является системой реального времени, предназначенной для контроля и управления работой объектов с помощью графических мнемосхем, окон управления, а также отчетов в виде графиков и диаграмм. Работая совместно с ПО «Коммуникационный сервер», АРМ ТМ делает возможным организовать сбор данных с объектов, распределенных на значительной площади, в единый центральный диспетчерский пункт, где информация выводится в удобной наглядной форме на экранах и диспетчерских щитах.
  • Коммуникационный сервер. Является промежуточным звеном между контроллерами и потребителями информации, которыми могут являться автоматизированные рабочие места пользователей, базы данных, внешние системы, и пр. Он позволяет организовывать передачу данных по различным каналам связи, создавая таким образом сложные распределенные и многоуровневые системы реального времени.

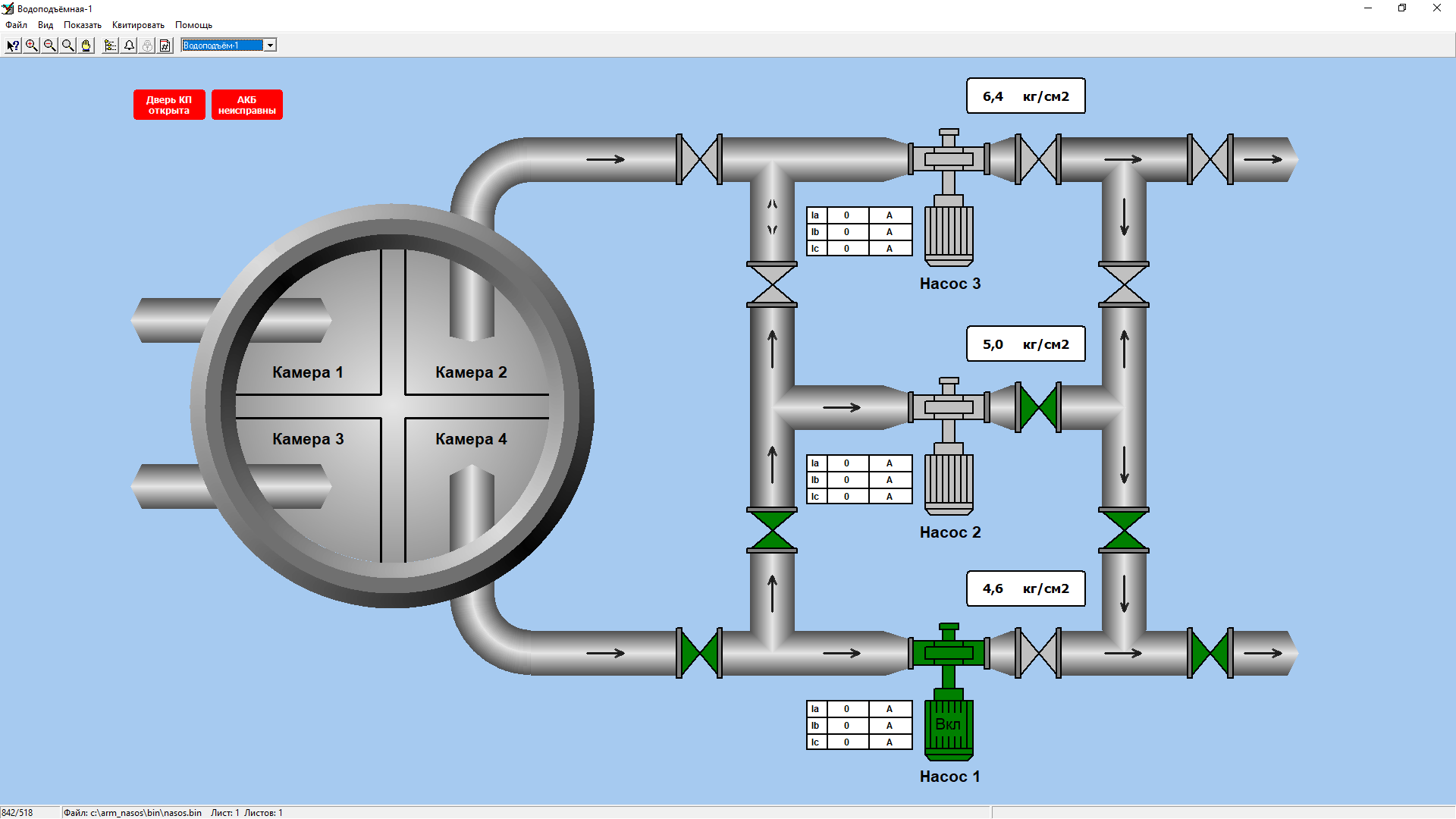

АРМ оператора насосной станции

АРМ оператора насосной станции

Программное обеспечение контроллера Космотроника работает под операционной системой реального времени QNX 6.4.1. В состав ПО контроллера входит программный модуль веб-интерфейса, позволяющий непосредственно с контроллера, без установки дополнительного ПО, на экране браузера осуществить параметризацию контроллера, выдачу текущих значений сигналов в виде таблиц, отображение мнемосхемы объекта с индикацией на ней событий и текущих значений основных сигналов, а также контроль доступа и администрирование ролей пользователей.

Для программирования контроллера применяется ПО SoftLogic собственной разработки "Конфигуратор контроллера".

Поддержка сторонних систем и оборудования

Передача данных в вышестоящую систему может быть осуществлено посредством сети Ethernet с использованием стандартных коммуникационных протоколов, в частности, сервера OPC. Для обмена данными со сторонними системами и оборудованием поддерживаются такие коммуникационные протоколы, как:

  • МЭК 60870-5-101 (IEC 60870-5-101);
  • МЭК 60870-5-103 (IEC 60870-5-103);
  • МЭК 60870-5-104 (IEC 60870-5-104);
  • OPC (UA/DA);
  • MODBUS RTU;
  • MODBUS TCP.

Заказать комплекс телемеханики объектов водоснабжения

Поставка комплекса "под ключ" включает предпроектное обследование объекта, проектирование, разработку, производство и поставку оборудования, пуско-наладочные работы, а также гарантийное и постгарантийное обслуживание.

Возможна поставка комплекса с передачей данных в стороннюю систему. Также возможна разработка и поставка отдельно оборудования с комплектом для разработки программного обеспечения под ОСРВ QNX 6.4.1.

Обучение сотрудников Заказчика в случае заказа "под ключ" бесплатное. Техническая поддержка по электронной почте также бесплатна.
