Использование мультиплексора МИМ-001 в качестве шлюза АИИС КУЭ

В рамках программы импортозамещения компания «ПИК ПРОГРЕСС» разработала устройство МИМ-001 для сопряжения потоков данных с различными каналами передачи: как проводных, так и беспроводных. Оно имеет до 4 портов RS422/485, 1 порт Ethernet, плату телесигнализации на 4 сигнала, разъем microSD, и до 2 портов GPRS или 3G. Читать подробнее.

Мультиплексор МИМ-001 используется в системе АИИС КУЭ для обеспечения корректного совместного доступа к счетчикам электрической энергии со стороны контроллера "Космотроника" и системы технического учета электроэнергии (стороннего производителя) по одной линии RS485.

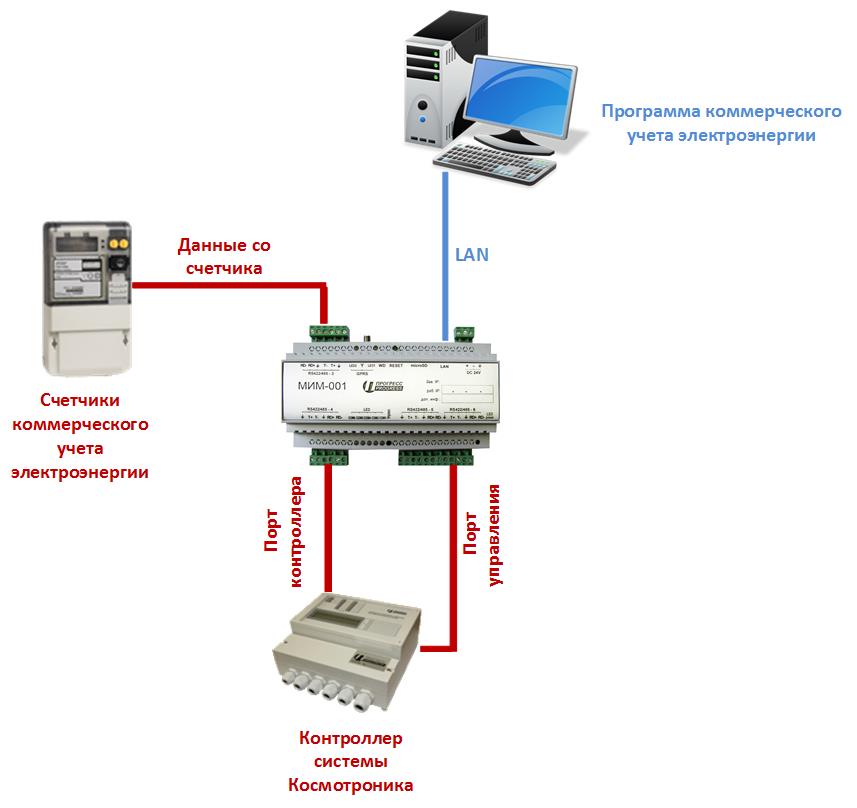

Для выполнения этой функции мультиплексор подключается к контроллеру “Космотроника” по двум портам RS485. Первый используется для доступа к счетчику электроэнергии со стороны контроллера “Космотроника” (порт контроллера), второй используется для арбитража линии доступа к счетчику (порт управления). Еще один порт RS485 шлюза АИИСКУЭ задействован для подключения счетчика коммерческого учета. Внешняя программа коммерческого учета электроэнергии подключается к шлюзу по сети Ethernet или GPRS, или внешнему последовательному порту.
