Универсальные модули УСО

Универсальные модули УСО предназначены для приема сигналов сухих контактов, аналоговых сигналов, а также вывода цифровых сигналов (сигналов телеуправления) и аналоговых сигналов, а также для обеспечения необходимой гальванической изоляции аппаратуры контроллеров и шкафов автоматизации от датчиков и исполнительных механизмов.

Применяются в составе шкафов автоматизации "Космотроника", а также контроллерных станций ПТК "Космотроника-ВЕНЕЦ".

Содержание

Универсальный модуль гальванической изоляции цифрового ввода на 64 канала УСО ТС-64К

Обозначение:

СШМК.468153.038

УСО ТС-64К

Краткое описание:

  • каналы ввода: 64 гальванически изолированных канала;
  • Напряжение гальванической изоляции: 2500 В;
  • Входное напряжение канала:
    • высокий уровень: +12 … +36 В;
    • низкий уровень: -30 … +1 В;
  • Входной ток канала: 11±0.5 мА (при Uвх = 24В);
  • Выходное напряжение канала:
    • высокий уровень: +3.5 … +5 В;
    • низкий уровень: 0 … +0.8 В;
  • Выходной ток разряда канала:
    • высокий уровень: 4 мА;
    • низкий уровень: 4 мА;
  • Выходная шина данных: 8 бит;
  • Шина управления: 8 бит;
  • Потребляемый ток: не более 50 мА;
  • Размеры: 222х107 мм;
  • Диапазон рабочих температур: –40° С …+ 85° С.

Используется совместно с микропроцессорным мезонинным модулем СШМК.467449.020.

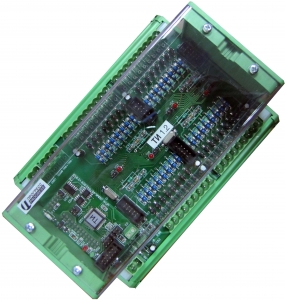

Универсальный модуль аналогового ввода на 32 канала

Обозначение:

СШМК.468151.127

УСО ТИ-32К

Краткое описание:

  • Каналы ввода: 32 гальванически изолированных канала 0 … +5В, или 0 … 20мА, или 4 … 20мА;
  • Напряжение гальванической изоляции: 2500 В;
  • Разрядность АЦП: 10 бит;
  • Выходное напряжение шины данных:
    • высокий уровень: +3.5 … +5 В;
    • низкий уровень: 0 … +0.8 В;
  • Выходная шина данных: 8 бит;
  • Шина управления: 8 бит;
  • Основная приведенная погрешность (при t = 20° С): 0.2%;
  • Дополнительная приведенная погрешность (на каждые ±10° С): 0.1%;
  • Потребляемый ток: не более 50 мА;
  • Размеры: 155х107 мм;
  • Диапазон рабочих температур: –40° С …+ 85° С.

Используется совместно с микропроцессорным мезонинным модулем СШМК.467449.020.

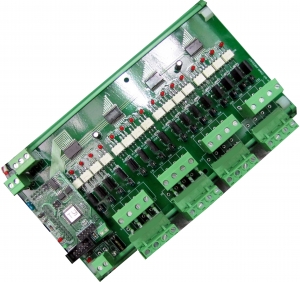

Универсальный модуль гальванической изоляции цифрового вывода на 16 каналов УСО ТУ-16К

Обозначение:

СШМК.468153.037

УСО ТУ-16К

Краткое описание:

  • Каналы вывода: 16 гальванически изолированных управляемых каналов;
  • Напряжение гальванической изоляции: не менее 2500 В;
  • Выходное коммутируемое напряжение: ~250 В, 50 Гц;
  • Выходной ток: 2.5 А;
  • Входное управляющее напряжение: 0 … +5 В;
  • Потребляемый ток: не более 350 мА;
  • Размеры: 200х107 мм;
  • Диапазон рабочих температур: –40° С …+ 85° С.

Используется совместно с микропроцессорным мезонинным модулем СШМК.467449.020.

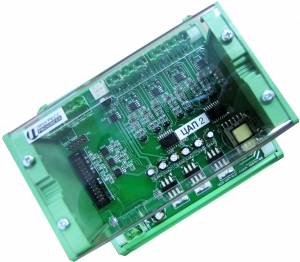

Универсальный модуль аналогового вывода на 8 каналов УСО ЦАП-8UK

Обозначение:

СШМК.468151.128

УСО ЦАП-8UK

Краткое описание:

  • Каналы ЦАП: 8 выходных каналов (по напряжению 0…5/0…10 В);
  • Разрядность ЦАП: 12 бит;
  • Основная приведенная погрешность (при t = 20° С): 0.1%;
  • Дополнительная приведенная погрешность (на каждые ±10° С): 0.1%;
  • Групповая гальваническая изоляция аналоговой и цифровой части: не менее 2500 В;
  • Потребляемая мощность: не более 150 мВт;
  • Размеры: 107.5х110 мм;
  • Диапазон рабочих температур: –40° С …+ 85° С.

Используется совместно с микропроцессорным мезонинным модулем СШМК.467449.020.

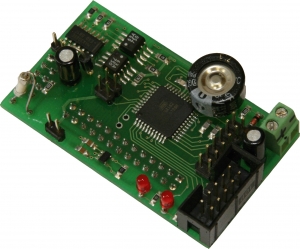

Микропроцессорный мезонинный модуль

Обозначение:

СШМК.467449.020

Микропроцессорный мезонинный модуль

Краткое описание:

  • 1 гальванически изолированный порт «RS-485»;
  • 1 параллельный канал с двумя восьми разрядными шинами управления;
  • Размеры: 60х35 мм;
  • Диапазон рабочих температур: –40° С …+ 85° С.

Служит для построения систем телемеханики на базе удаленных УСО с параллельным интерфейсом.

Используется для плат УСО ТС-64К (СШМК.468153.038), УСО ТИ-32К (СШМК.468151.127), УСО ТУ-16К (СШМК.468153.037), УСО ЦАП-8UK (СШМК.468151.128), обеспечивая обмен данными с этими платами по интерфейсу «RS-485».

Позволяет объединять до 24 модулей УСО.

МАВ - модуль аналогового ввода контроллерной станции ПТК "Космотроника-ВЕНЕЦ"

МАВ

Краткое описание:

Модуль приема токового унифицированного сигнала предназначен для приема аналоговых сигналов тока или напряжения, их усреднения, оцифровки и привязки ко времени. Модуль имеет 30 дифференциальных входов гальванически развязанных с остальными цепями, 2 калибровочных канала (0,1 и 0,9 полной шкалы), 3 канала контроля напряжения ВИП модуля.

С целью повышения надежности модуль имеет дублированную структуру с общей входной частью и два встроенных микропроцессора, обеспечивающих два независимых канала обработки сигнала, и соответственно выход на два ПрК. Применение микропроцессоров позволяет гибко управлять процессом опроса и обработки сигналов и разгрузить управляющие ПрК: микропроцессор осуществляет управление АЦП, фильтрацию и усреднение, обеспечивает для ПрК "прозрачное" чтение значений входных сигналов.

МДВ - модуль дискретного ввода контроллерной станции ПТК "Космотроника-ВЕНЕЦ"

МДВ

Краткое описание:

Модуль предназначен для приема 32-х дискретных сигналов, предварительной обработки и привязки ко времени. Обеспечивает прием сигналов постоянного или переменного тока, либо типа "сухой" контакт с запиткой от отдельных источников питания.

С целью повышения надежности модуль имеет дублированную структуру с общей входной частью и двумя встроенными микропроцессорами, обеспечивающими два независимых канала обработки сигнала, и соответственно выход на два ПрК. Применение микропроцессоров позволяет гибко управлять процессом опроса и обработки сигналов и разгрузить управляющие ПрК. Микропроцессор осуществляет фильтрацию от "дребезга" контактов, выделение из входных сигналов произвольной группы инициативных сигналов, запрет обработки произвольной группы сигналов, буферизация зарегистрированных изменений состояний входов, просмотр состояния входов через "прозрачные" регистры. В случаях, не требующих больших скоростей опроса и обработки сигналов, могут быть использованы модификации модулей без плат контроллеров, имеющие меньшую стоимость.

Так же, производятся модули для приема 16-ти дискретных сигналов постоянного или переменного тока напряжением 220В. Прием сигналов осуществляется гальванически развязанными группами входов.

МДУ - модуль дискретного управления контроллерной станции ПТК "Космотроника-ВЕНЕЦ"

МДУ

Краткое описание:

Модуль обеспечивает выдачу релейных команд замыканием “сухого” контакта с использованием модулей твердотельных реле. В алгоритме управления МДУ реализована защита от выдачи несанкционированных команд при неисправности интерфейса связи. При наличии платы контроля подключения, в МДУ можно осуществить проверку выполнения команд, считывая непосредственно состояние выходов твердотельных реле.

С целью повышения надежности МДУ имеет дублированную структуру с общей выходной частью и выход на два ПрК. Управление модулем может осуществляться от любого из двух ПрК.
