Устройство телемеханики контроля присоединений УСО-ТМ-КПР-3П

Обозначение:

СШМК.424233.020-КПР-3П

Применение:

В отходящих ячейках, ВВ, ВЛ, СВ, в шкафах защит трансформатора

Характеристики:

  • Счетчик электроэнергии: 3Ф3П
  • Номинальное напряжение: 57,7/100 В
    • Измеряемые параметры:
    • активная, реактивная и полная мощность
    • линейные напряжения AB и BC
    • ток по фазам A и C
    • Частота
  • Имеет 8 или 16 дискретных входов (ТС)
  • до 4 выходных реле (ТУ)
  • 4 порта RS-485
  • 3 порта Ethernet 10/100, поддержка "кольцевой" передачи
  • 1 порт IRIG-B (оптически изолированный RS-485)
  • Разъем для подключения внешнего датчика температуры
  • Поддержка МЭК 60870-5-104, ModBus RTU/TCP
  • Выносная интерактивная панель управления
  • Панель web-интерфейса для настройки и мониторинга

Выполняемые функции:

  • измерительный преобразователь: трехфазные измерения электрических параметров сети
  • учет активной и реактивной электроэнергии в четырех квадрантах
  • регистрация событий: осциллографирование, или контроль выхода за пороговые значения
  • устройство сопряжения с объектом: обеспечение каналами ввода-вывода, управление внешним оборудованием посредством внешних реле
  • информационный мультиплексор: шлюз ModBus RTU - TCP, организация "прозрачного канала"

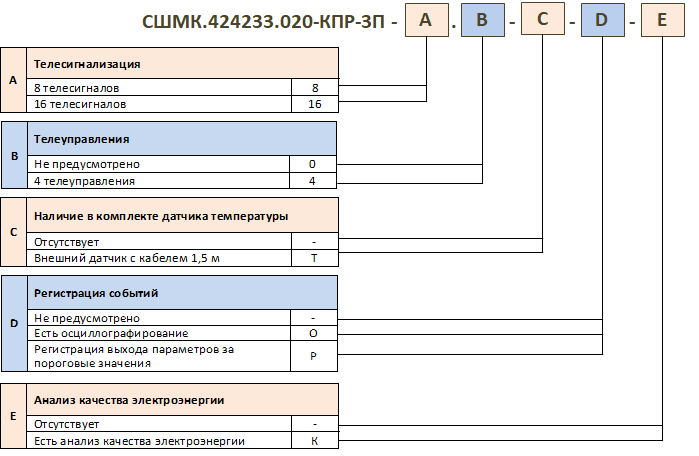

Информация для заказа

Пример стандартной конфигурации

СШМК.424233.020-КПР-3П-8.4-Т-О – исполнение для ячейки ВЛ (счетчик 3Ф3П, 57В/100В, активная, реактивная и полная мощность, ток по фазам A и C, линейные напряжения A-B и B-C, частота), 8 телесигналов, 4 канала телеуправления, наличие осциллограмм. Комплектуется внешним датчиком температуры.

Чтобы выяснить стоимость прибора УСО-ТМ-КПР-3П, заполните, пожалуйста, форму ниже, указав необходимые параметры в соответствии со схемой.
Или позвоните по телефону +7 (495) 365-5036.

Нажимая на кнопку "отправить", вы даете
согласие на обработку своих персональных данных.

Документация:

Информационная листовка (PDF, 152 кБ).
Устройства телемеханики контроля присоединения УСО-ТМ-КПР. Основные характеристики.

Паспорт (PDF, 0.5 Мб).
Паспорт устройства УСО-ТМ-КПР.

Руководство по эксплуатации (PDF, 1.9 Мб).
Руководство по эксплуатации устройства УСО-ТМ-КПР.

Руководство по установке (PDF, 0.5 Мб).
Руководство по установке устройства УСО-ТМ-КПР.

Руководство оператора (PDF, 0.5 Мб).
Руководство оператора устройства УСО-ТМ-КПР.

Опросный лист УСО-ТМ-КПР-3П (XLSX, 16 кб).
Опросный лист на устройство УСО-ТМ-КПР-3П.
