Шкафы автоматизации производства АО "ПИК ПРОГРЕСС"

АО «ПИК ПРОГРЕСС» предлагает услуги по поставке шкафов автоматизации. Каждый шкаф в комплекте с полнофункциональным программным обеспечением реального времени представляет собой готовую АСУТП.

Конструктивно шкаф представляет собой пылевлагозащищенный металлический контейнер напольного, либо навесного исполнения, что позволяет монтировать его даже на улице, где оборудование может эксплуатироваться в условиях низких температур, воздействия влаги и солнца. Имеет гибкую иерархическую структуру, строится по многоуровневому принципу в соответствии с требованиями автоматизируемых технологических процессов.

Шкаф автоматизации "Космотроника" позволяет обеспечить управление всеми процессами и технологическим оборудованием без постоянного присутствия оперативного обслуживающего персонала. Осуществляет сбор, обработку, передачу данных на верхний уровень, позволяет дистанционно управлять технологическими процессами. Интеграция с системами сторонних разработчиков достигается путем применения стандартных интерфейсов и протоколов связи.

В состав шкафа автоматизации входит такое оборудование, как: промышленный контроллер, устройства сопряжения с объектом, система бесперебойного питания, резервируемые каналы связи, клеммник для подключения внешних устройств, и другое оборудование, необходимое для конкретного АСУТП.

Программное обеспечение, входящее в состав поставки, позволяет управлять работой объекта в реальном времени, контроллировать состояние объекта (в том числе и посредством веб-браузера), вносить технологическое программное обеспечение. Для работы с внешними устройствами и системами предоставляется набор драйверов.

При необходимости, для повышения надежности системы, в комплекте может быть предусмотрена функция полного резервирования. Для решения этой задачи шкаф комплектуется вторым комплектом оборудования и устройством переключения на резервный комплект.

Компания поставляет как готовые типовые решения, также состав шкафа может быть наполнен по опросному листу Заказчика. Далее представлены основные типы шкафов автоматизации производства АО "ПИК ПРОГРЕСС":


		Шкаф догрузочных резисторов MC-200 Шкаф предназначен для догрузки вторичных обмоток измерительных трансформаторов напряжения и/или тока.

		Шкаф питания MC-205 Шкаф источников бесперебойного питания. Снабжен защитой от перенапряжения и системой вентилляции. Обеспечивает связь с верхним уровнем системы.

		Шкаф учета MC-210 Шкаф учета cерии MC-210 предназначен для сбора, обработки, хранения и отображения измерительной информации со счетчиков электроэнергии о потребленной и выданной активной и реактивной энергии и мощности. Представляет собой информационный узел уровня объекта управления.

		Шкаф конвертеров MC-220 Шкаф конвертеров серии MC-220 предназначен для подключения счетчиков электроэнергии, сопряжения их цифровых интерфейсов с оптической линией связи и передачи данных со счетчиков на верхний уровень систем АСКУЭ. Является устройством уровня объекта управления. Не обладает функцией обработки информации.

		Шкаф УССВ MC-225 Шкаф УССВ серии MC–225 предназначен для получения сигналов точного времени.

		Шкаф модемный MC-230 Шкаф модемный серии MC-230 предназначен для передачи информации от счетчиков и УСПД по физической линии, коммутируемому или выделенному телефонному каналу, или другой физической среде (оптоволокно, радио или ВЧ-связь, спутниковая и GSM-связь). Является необслуживаемым шкафом уровня объекта управления или центра сбора и обработки данных.

		Шкаф УСПД MC-240 Является проектно-компонуемым изделием. Предназначен для построения среднего уровня ИВКЭ в системах АИИСКУЭ и КП и/или ЦППС в системах телемеханики и диспетчеризации. Обеспечивает опрос приборов учёта энергоресурсов, интеллектуальных измерительных преобразователей и работу с устройствами ввода-вывода дискретных и аналоговых сигналов по проприетарным и открытым коммуникационным протоколам.

		Шкаф телемеханики MC-245 Шкаф телемеханики предназначен для сбора и передачи в центры сбора и обработки данных систем телемеханики и телесигнализации. Комплектуется УСПД, модемами, преобразователями интерфейсов, оптическими кросс-панелями, коммутаторами, источниками бесперебойного питания.

		Шкаф серверный MC-250 Cерверный шкаф серии МС-250 предназначен специально для установки в центрах сбора и обработки данных, на верхнем уровне систем АСКУЭ в серверные комнаты, где больше внимания уделяется контролю микроклимата, бесперебойного энергоснабжения, защиты от сбоев, удобства по конфигурации и наладке системы, и оптимальному использованию пространства.

		Шкаф учета и телемеханики MC-270 Шкаф предназначен для построения интегрированных систем учёта и телемеханики.

		Шкаф АИИС КУЭ Шкаф АИИС КУЭ объединяет в одном корпусе все основное и вспомогательное оборудование, необходимое для функционирования АИИС КУЭ, учитывает все системные требования, облегчает проектирование, обеспечивая высокую готовность к монтажу и вводу в эксплуатацию.

		Шкаф АСУТП "Космотроника" автоматизированной котельной (СШМК.466535.001) Шкаф АСУ ТП автоматизированной котельной предназначен для автоматического управления котельной в процессе круглосуточной непрерывной эксплуатации без присутствия оперативного персонала, дистанционного управления, получения отчетов о работе обоудования, передачи данных в вышестоящие системы по стандартным протоколам.

		Шкаф АСУЭ "Космотроника" (СШМК.466534.003) Предназначен для работы в автоматизированных системах управления технологическими процессами, системах телеметрии, системах учета энергоресурсов в качестве устройства сбора, обработки, передачи данных, выполнения команд дистанционного управления. Имеет систему резервного питания. Передача данных до сервера верхнего уровня осуществляется по различным каналам связи: локальная сеть, кабельная линия RS485, радиоканал на скорости передачи данных до 9,6кБод, GSM (GPRS).

		Станция телемеханики "Космотроника" (СШМК.466534.089) Является упрощенным вариантом шкафа АСУЭ, без системы резервного питания. Предназначена для решения задач телемеханики промышленных объектов. Передача данных до сервера верхнего уровня осуществляется по каналу GPRS, а также по другим каналам связи: локальная сеть, кабельная линия RS485, радиоканал на скорости передачи данных до 9,6кБод.

		Контроллер механизированного куста скважин (СШМК.466534.088) Специально предназначен для выполнения функций кустовой телемеханики, а также учета добычи и энергоресурсов. Позволяет осуществлять измерение нормированных значений телеизмерений, выполнение необходимых расчетов, контроль параметров телесигнализации, выполнение команд телеуправления, ретрансляцию данных по цифровым интерфейсам, отображение данных на терминальной панели, прием с верхнего уровня системы уставок и передачу данных на верхний уровень.

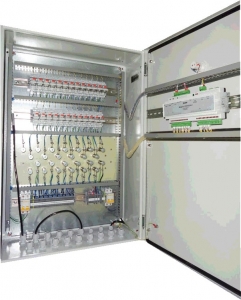

		Шкаф мониторинга состояний разъединителей электрических подстанций (СШМК.466535.002) Предназначен для мониторинга положения заземляющих ножей, разъединителей, выключателей линий подстанций, распределительных устройств и передачи этих состояний на контроллер.
