Проектно-компонуемый ШКАФ УСПД RTU-325S для интегрированных систем учёта и телемеханики
Применение
Системы учета и телемеханики
Назначение

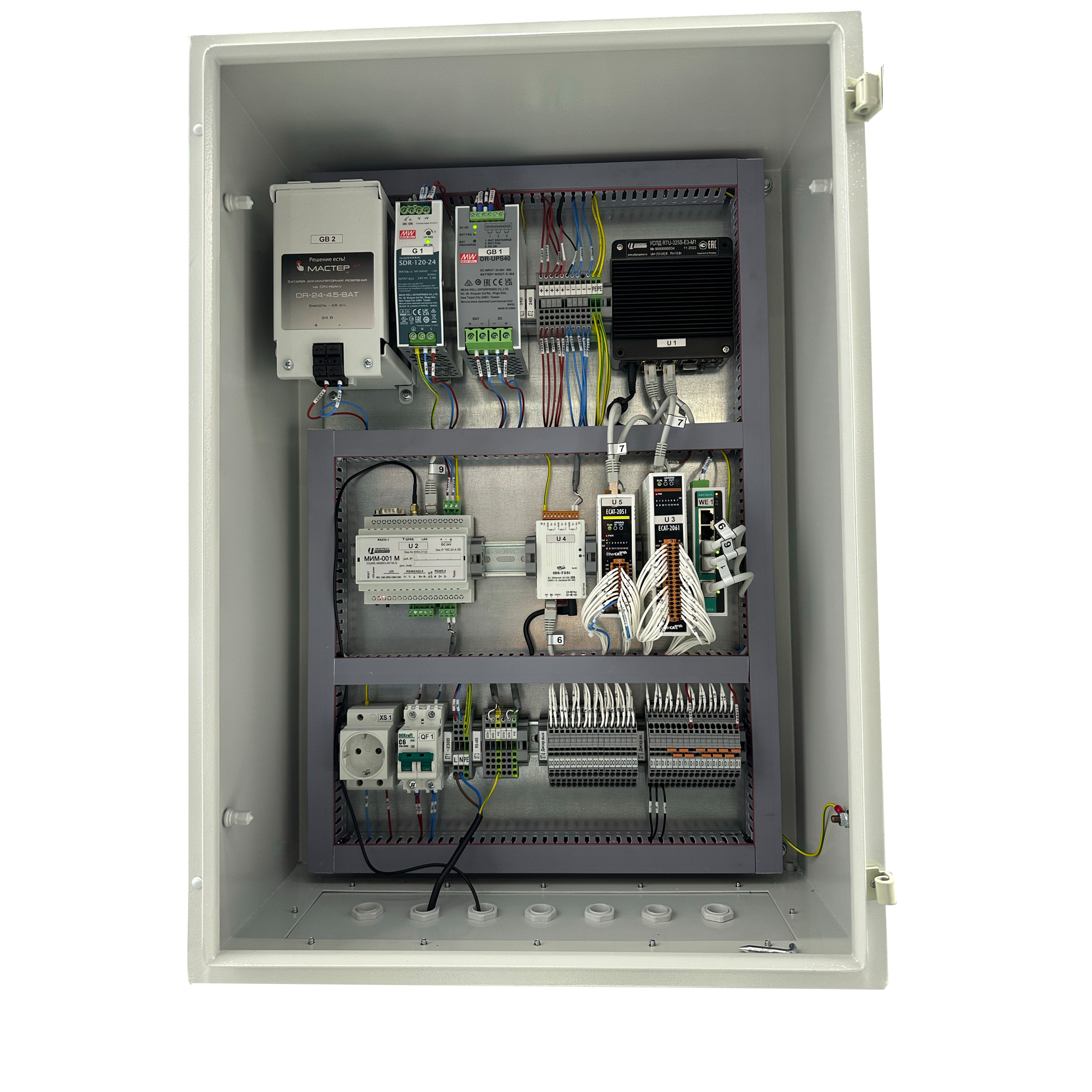

Шкаф УСПД RTU-325S является проектно-компонуемым изделием. Предназначен для построения среднего уровня ИВКЭ в системах АИИСКУЭ и КП и/или ЦППС в системах телемеханики и диспетчеризации.
Обеспечивает опрос приборов учёта энергоресурсов, интеллектуальных измерительных преобразователей и работу с устройствами ввода-вывода дискретных и аналоговых сигналов по проприетарным и открытым коммуникационным протоколам.
Осуществляет выдачу собранных данных на верхний уровень как систем учёта, так и диспетчеризации с использованием как проприетарного протокола RTU-325, так и открытых стандартных протоколов.
Функциональные характеристики
- Шкаф УСПД RTU-325S предназначен для круглосуточной непрерывной эксплуатации.
- Степень защиты по ГОСТ 14254 не ниже IP54. Тип размещения С по классу С1 по ГОСТ Р МЭК 60870-2-2-2001.
- Рабочий температурный диапазон от -40 0С до +55 °С.
- Оборудование, находящееся в шкафу функционирует в отсутствии питания на входе шкафа не менее 30 минут.
- На двери шкафа может устанавливаться датчик открытия двери, сигнал от которого обрабатывается аналогично другим дискретным сигналам.
- В шкафу УСПД имеется возможность подключения модема с резервированием места для его установки.

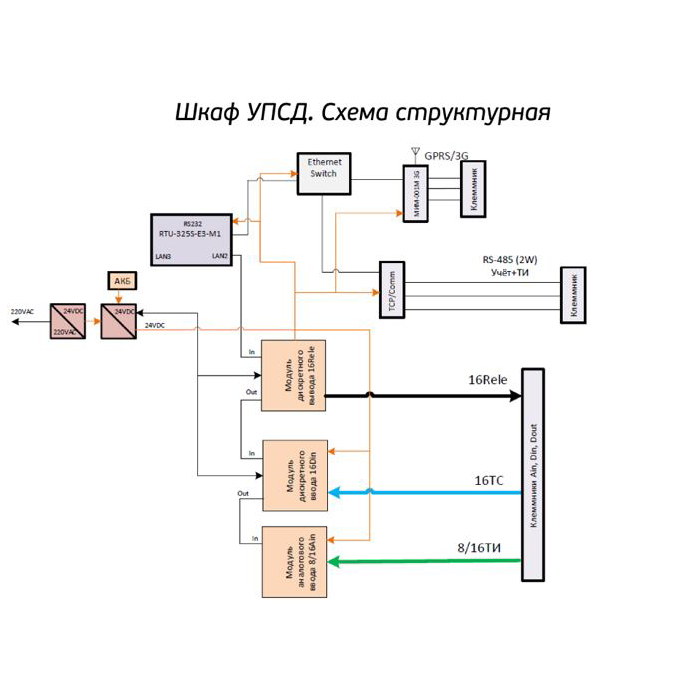

- Шкаф обеспечивает работу не менее чем с 16 телесигналами, 16 релейными выходами ДУ, 8/16 входами унифицированного аналогового сигнала. Увеличение количества сигналов достигается как за счёт добавления модулей в шкаф, так и за счёт использования внешних шкафов УСО.
- Характеристики каналов ввода дискретных сигналов соответствуют ГОСТ Р МЭК 870-3-93:
- Тип датчика - пассивный (сухой контакт);
- Напряжение питания датчика, В 24 или 48 (опционально) постоянного тока;
- Класс тока - 5 (от 5 до 10 мА).
- Напряжение гальванической изоляции (групповое), не менее, В - 2500;
- Для обеспечивается гальванической развязки внешних сигнальных цепей может устанавливаться отдельный блок питания
- Аналоговые входы обеспечивают работу с сигналами 0-20мА, 4-20мА, +/-2,5В, +/-5В, +/-10В, 0-10В
- Минимальный период сканирования входов 1 мс.
- Точность привязки метки времени 1 мс.
- Шкаф УСПД имеет 3 интерфейса 2w RS-485 с гальванической развязкой. Увеличение количества возможно путём установки дополнительных модулей.
- Шкаф УСПД имеет не менее одного свободного Ethernet 10/100 для возможного подключения к внешней информационной сети.
- В шкафу установлен GPRS/3G шлюз МИМ-001 собственной разработки.
- Шкаф УСПД работает в режиме циклического опроса со стороны программного обеспечения верхнего уровня АСКУЭ и спорадического режима работы со SCADA системой телемеханики.
- Выдача информации производится по протоколам:
- RTU-325,
- МЭК 870-5-101/104,
- МЭК 61850-8-1,
- Modbus RTU/TCP,
- MQTT.
- В шкафу может быть смонтирован АВР, обеспечивающий питание шкафа с 2-х разных фаз. Входящие и отходящие линии питания защищены автоматическими выключателями.

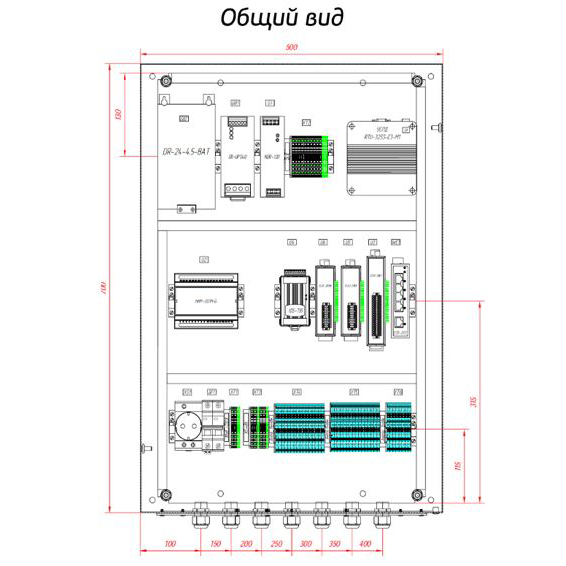

- Шкаф с габаритными характеристиками 500 х 700 х 250 мм выполняется с применением УСПД RTU-325S.
