Мультиплексор интерфейсов многофункциональный МИМ-001

МИМ-001

Обозначение:

СШМК.465653.001

Краткое описание:

Устройство МИМ-001 предназначено для сопряжения потоков данных, передаваемых в информационных средах с различными протоколами и каналами передачи: как проводными, так и беспроводными. Используется в системах телемеханики, системах передачи данных о потребляемых ресурсах, АСУЭ, АИИС КУЭ, информационных, пожарных, охранных системах, и др.

Обладает развитыми средствами удаленной диагностики каналов связи. Может применяться в системах сбора и передачи данных для реализации «прозрачного канала» передачи данных между Ethernet и RS485/422/232, в качестве конвертора протоколов, а также для решения задачи корректного совместного доступа нескольких систем к оборудованию по одной линии RS-485/422/232.

Базовая плата включает модуль интерфейса Ethernet, выполненный на шине RMII, блок питания, разъем для подключения модуля GSM/GPRS, а также 4 разъема для подключения модулей расширения коммуникационных интерфейсов.

В состав модулей расширения входят:

  • модуль интерфейса COM/TTL – RS422/485;
  • модуль интерфейса COM/TTL – RS232;
  • модуль сотовой связи GSM/GPRS;
  • модуль GPS-GLONASS;
  • модуль радиомодема;
  • модуль гальванически изолированных телесигналов на 4 канала;
  • модуль гальванически изолированных телеуправлений на 2 канала.

Все модули имеют гальваническую развязку – не менее 2500В и защиту по входам от импульсных перегрузок – не менее 1000В (Ethernet – 500B).

МИМ-001 поддерживает обмен данными по следующим коммуникационным протоколам:

  • МЭК 60870-5-101 (IEC 60870-5-101);
  • МЭК 60870-5-103 (IEC 60870-5-103);
  • МЭК 60870-5-104 (IEC 60870-5-104);
  • MODBUS RTU;
  • MODBUS TCP;
  • протокол "Космотроника";
  • а также по заказу.

Простота настройки и конфигурирования

Мультиплексоры МИМ-001 оснащены удобной web-консолью, дающей возможность настраивать параметры устройства, а также обновлять программное обеспечение с помощью web-браузера. Кроме того, возможно быстрое обновление прошивки с помощью карт microSD.

Экономия затрат

Мультиплексоры МИМ-001 сконструированы на основе надежных недорогих комплектующих от проверенных поставщиков, и собираются компанией «ПИК ПРОГРЕСС» на собственной производственной линии. Все это обеспечивает гибкую инвестиционную политику для Заказчика.

Технические характеристики

  • Последовательные порты
    • Количество портов: 4
    • Тип портов: гальванически изолированные RS-422/485/232
    • Разъемы: Быстроразъемные клеммы
    • Передаваемые сигналы: RS-422: Tx+, Tx-, Rx+, Rx-, GND, RS-485 (2-проводный): Data+, Data-, GND, RS-485 (4-проводный): Tx +, Tx-, Rx +, Rx-, GND, RS-232 (2-проводный): Data+, Data-, GND
    • Защита от импульсных помех, кВ: 1,5
    • Управление направлением передачи данных по RS-485: Автоматическое
  • Параметры последовательной связи
    • Бит данных: 8
    • Четность: нет, чет, нечет
    • Стоповых бит: 1, 1.5, 2
    • Скорость передачи данных: 1200 бит/с ~ 115.2 кбит/с
  • Интерфейс Ethernet
    • Количество портов: 1
    • Тип портов Ethernet: Ethernet 10/100BaseT(X) - "витая пара"
    • Разъемы RJ45 (8 конт.):
    • Сетевые протоколы: ICMP, IPv4, TCP, UDP, DNS, HTTP
    • Гальваническая изоляция, кВ: 1.5
  • Сотовый интерфейс
    • Стандарты: GSM/GPRS (2G, 3G)
    • Диапазон: 850/900/1800/1900 МГц
  • Синхронизация системного времени
    • Стандарты: GPS/GLONASS
    • Диапазон GPS: 1575.42 МГц
    • Диапазон GLONASS: 1602 МГц
    • Протоколы: NMEA и PMTK
    • Погрешность измерения времени по отношению к эталонным часам при внешней синхронизации от GLONAS/GPS приемника с использованием PPS сигнала: не более 10 мкс;
    • Минимальный квант внутреннего представления времени: 1 мкс.
  • Управление устройством
    • Способ настройки: WEB-консоль
    • Кнопка Reset: Есть
    • Кнопка тестирования уровня сигнала GPRS с индикацией светодиодами (5 уровней): Есть
  • Требования по электропитанию
    • Рабочее напряжение: 12 ~ 30 В (пост.)
    • Потребление тока: 220 мА при 12 В, 110 мА при 24 В
    • Разъем электропитания: Быстроразъемные клеммы
  • Требования к окружающей среде
    • Рабочая температура, град. С: -40 ~ +60
    • Рабочая влажность, %: 40 ~ 90 при 30 град. С
    • Температура хранения, град. С: -40 ~ 75
    • Атмосферное давление, кПа: 84 ~ 107
  • Наличие сертификатов
    • Сертификаты: ТР ТС 004/2011, ТР ТС 020/2011
    • Соответствие ГОСТ: ГОСТ 26.205-88; ГОСТ 28199-89; ГОСТ 28216-89; ГОСТ Р 50648-94; ГОСТ Р 50649-94; ГОСТ Р 50652-94; ГОСТ Р 51317.4.2-2010; ГОСТ Р 51317.4.4-2007; ГОСТ Р 51317.4.5-99; ГОСТ Р 51317.4.6-99; ГОСТ Р 51317.4.12-99; ГОСТ Р 51317.6.4-2009; ГОСТ Р 30804.4.11-2013
  • Конструктивные свойства
    • Габаритные размеры с учетом клемм, мм: 157 х 120 х 57
    • Материал корпуса: Пластик
    • Масса (max), г: 500
  • Поставка и монтаж
    • Монтаж: На DIN-рейку
    • Комплект поставки: Устройство, краткое руководство пользователя, документация, комплект клемм для подключения

Файлы для скачивания:



Презентация МИМ-001 (PDF, 772.8 Кб).
Общее описание прибора и способов его применения. Выполнено в виде презентации..

Руководство по эксплуатации (PDF, 645.6 Кб).
Документ содержит сведения о структуре, функциях и принципах работы изделия, входящих в его состав аппаратных средств и программного обеспечения, необходимых для обеспечения полного использования технических возможностей, правильной эксплуатации и технического обслуживания..

Описание применения (PDF, 1.7 Мб).
В данном документе содержится информация для подготовки к работе и конфигурированию модуля интерфейсного многофункционального МИМ001..

Паспорт устройства (PDF, 290.2 Кб).
Настоящий документ предназначен для изучения технических характеристик, устройства, принципа действия и правильной эксплуатации МИМ-001..

Настройка виртуального последовательного порта (PDF, 0.5 МБ).
Инструкция по настройке виртуального последовательного порта для устройств серии<<Мультиплексор интерфейсный многофункциональный МИМ-001>>.

Возможные модификации устройства

С помощью МИМ-001 можно настроить большое количество различных комбинаций коммуникационных интерфейсов и каналов связи. Ниже представлены только некоторые из них,

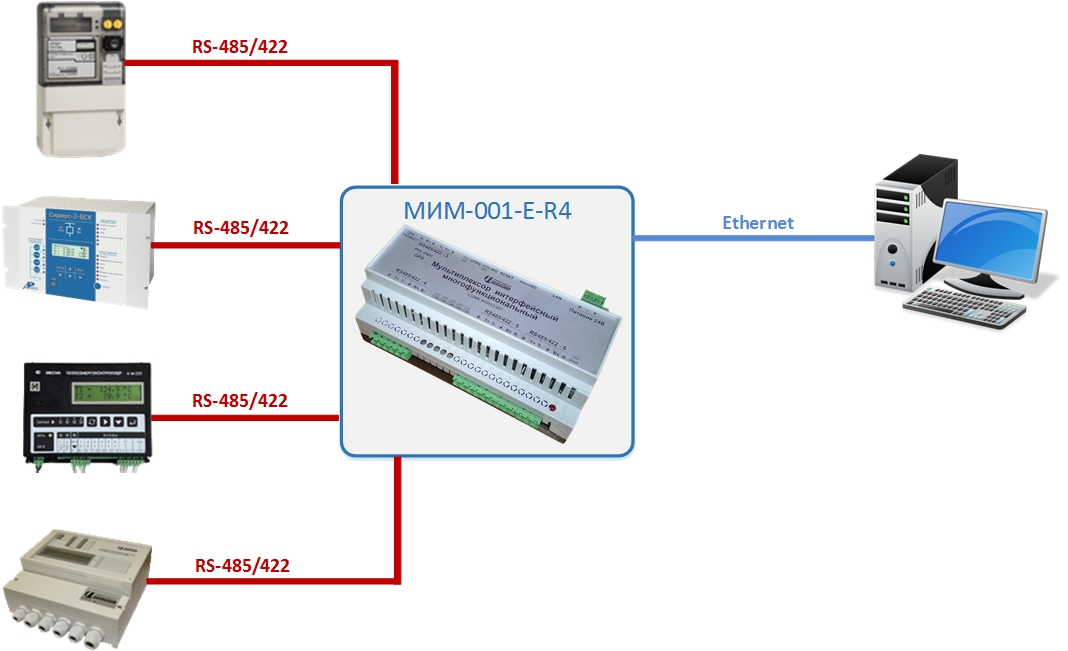

МИМ-001-E-R4

Интерфейсы:

  • Ethernet 10/100: 1;
  • RS 485/422: 4.

Позволяет подключать до 4 линий RS422/485 и осуществлять прозрачный обмен данными как между подключенными устройствами, так и передавать данные в сеть Ethernet и наоборот.

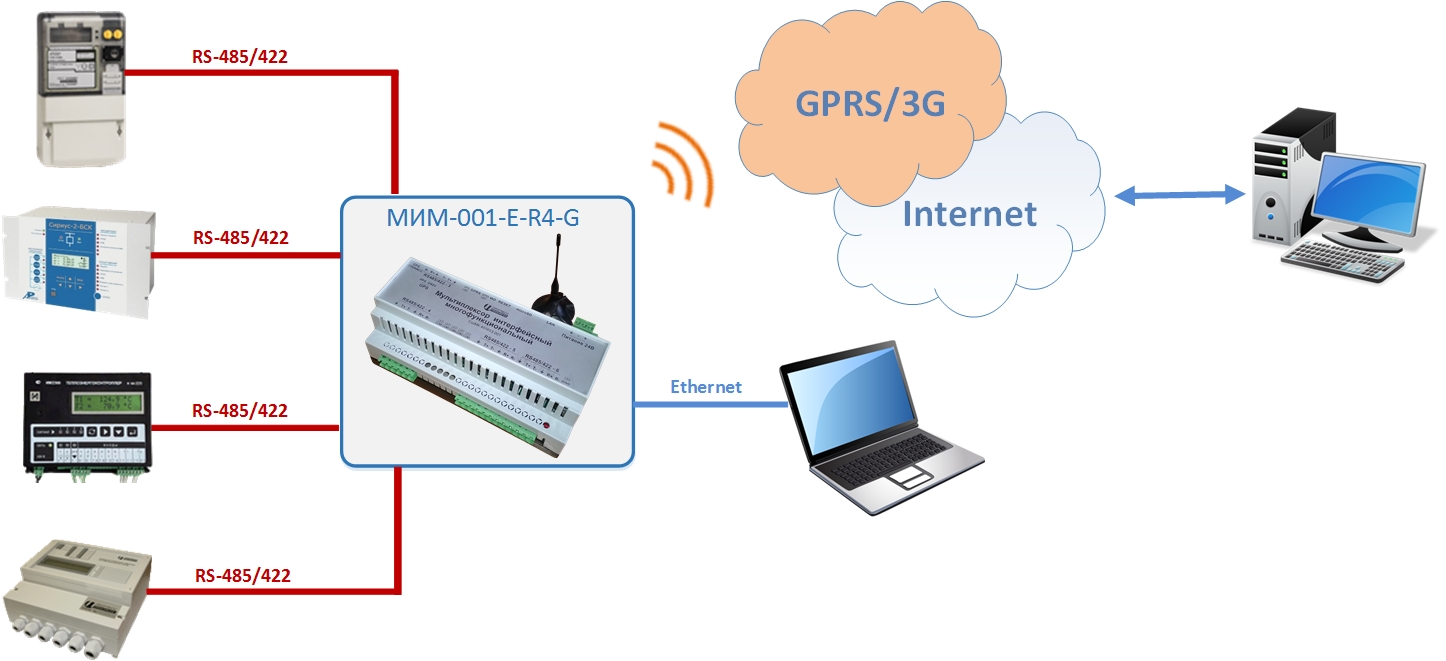

МИМ-001-E-R4-G

Интерфейсы:

  • Ethernet 10/100: 1;
  • RS 485/422: 4;
  • GSM/GPRS: 1.

Позволяет подключать до 4 линий RS422/485 и осуществлять прозрачный двусторонний обмен данными с устройствами через сеть Ethernet по проводной линии и по каналу GPRS. При этом, один из каналов связи можно использовать как резервный.

МИМ-001-E-R2-RS2-G

Интерфейсы:

  • Ethernet 10/100: 1;
  • RS 485/422: 2;
  • RS 232: 2;
  • GSM/GPRS: 1.

Позволяет подключать до 2 линий RS422/485, до 2 линий RS232 и осуществлять прозрачный двусторонний обмен данными с устройствами через сеть Ethernet по проводной линии и по каналу GPRS. При этом, один из каналов связи можно использовать как резервный.

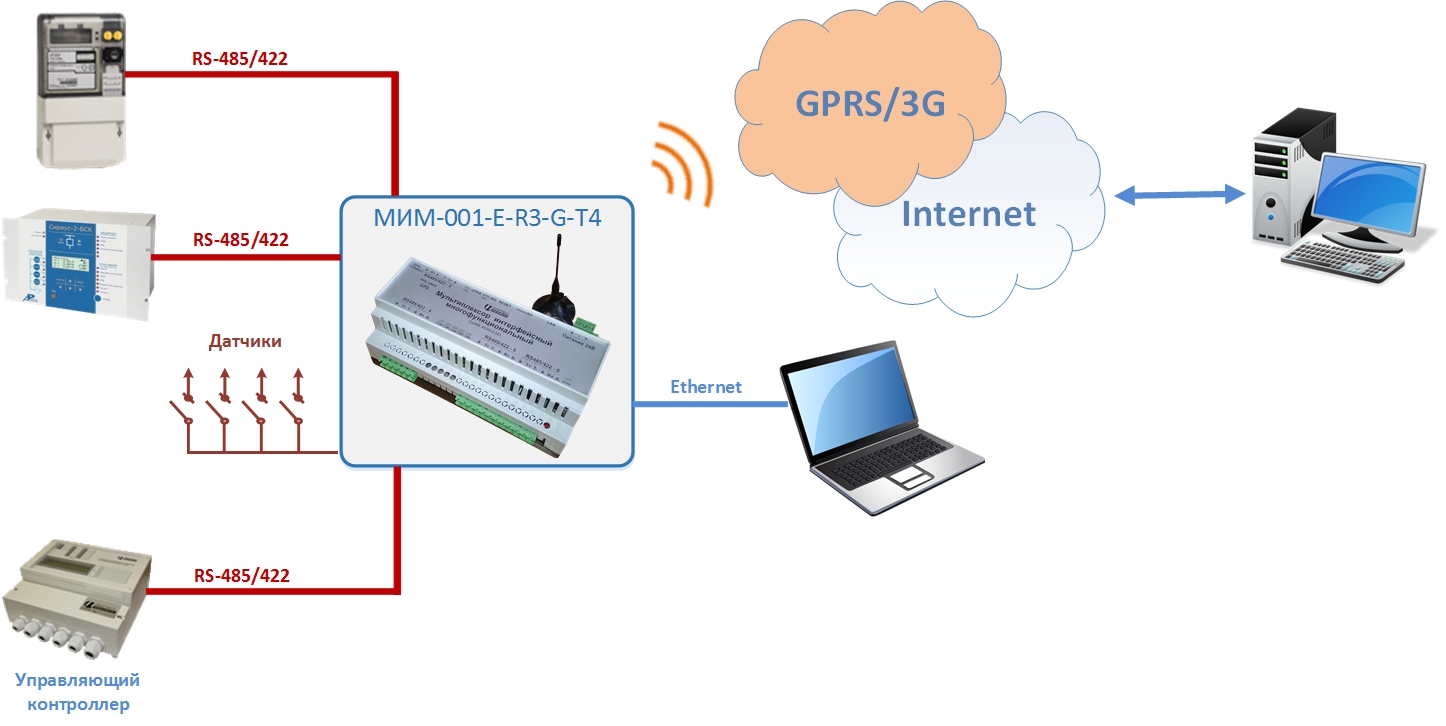

МИМ-001-E-R3-G-T4

Интерфейсы:

  • Ethernet 10/100: 1;
  • RS 485/422: 3;
  • GSM/GPRS: 1;
  • входы телесигнализации: 4.

Наличие трех портов RS485/422, дополнительного канала связи GSM/GPRS и модуля телесигнализации на 4 канала позволяет подключать до 3 линий RS422/485, а также использовать прибор в качестве УСО, контролирующего до 4 дискретных датчиков типа «сухой контакт», например, «доступ в помещение», «неисправность внешних устройств», «пропадание питания», и др. Считывание телесигналов производится по стандартным протоколам (Modbus, МЭК 60870-5-101 и МЭК 60870-5-104, либо по заказу).

Прозрачный двусторонний обмен данными с устройствами можно осуществлять через сеть Ethernet по проводной линии и по каналу GPRS. При этом, один из каналов связи (GPRS или провод) можно использовать как резервный.

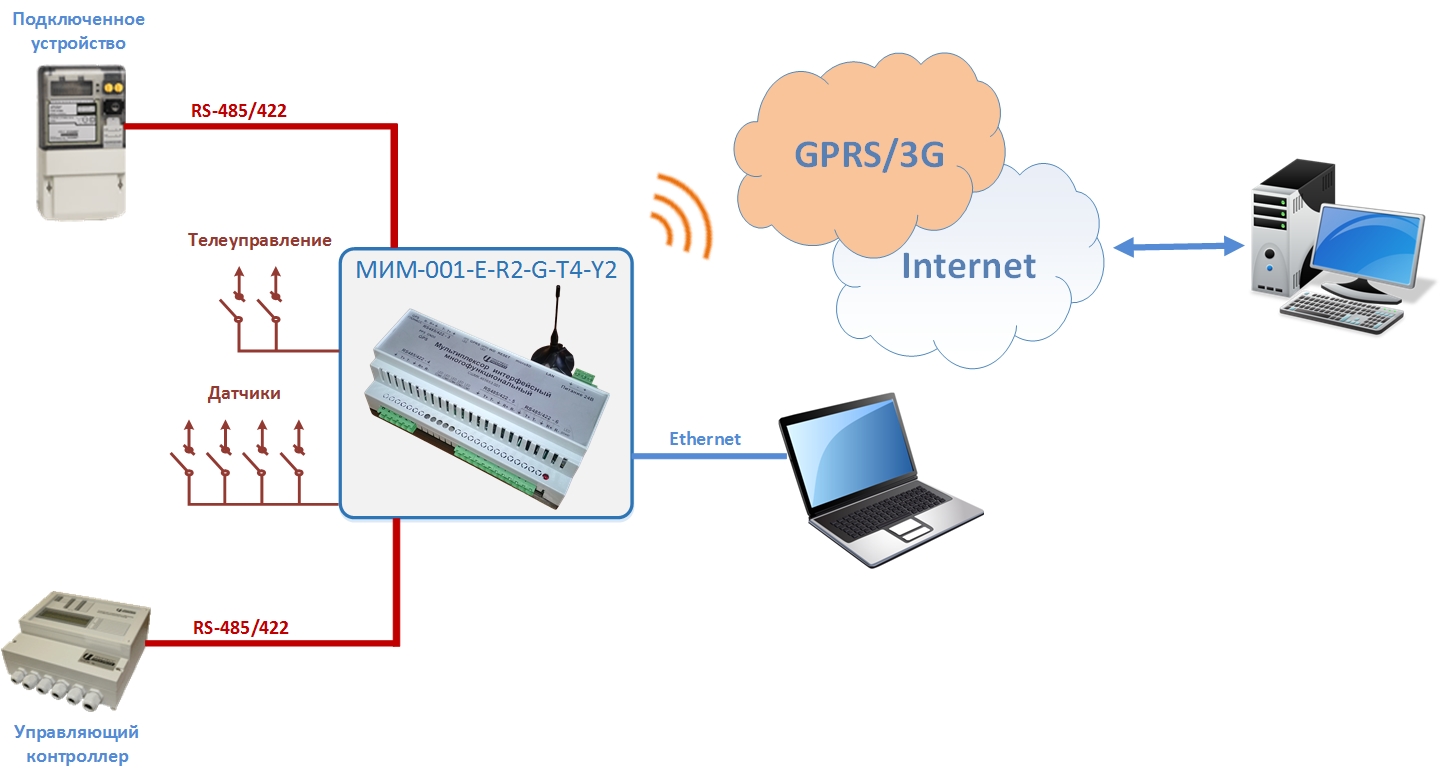

МИМ-001-E-R2-G-T4-Y2

Интерфейсы:

  • Ethernet 10/100: 1;
  • RS 485/422: 3;
  • GSM/GPRS: 1;
  • входы телесигнализации: 4;
  • выходы телеуправлений: 2.

Наличие двух портов RS485/422, дополнительного канала связи GSM/GPRS, модуля телесигнализации на 4 канала и модуля телеуправлений на 2 канала позволяет подключать до 3 линий RS422/485, а также использовать прибор в качестве УСО, контролирующего до 4 дискретных датчиков типа «сухой контакт», с возможностью осуществлять телеуправление. Считывание телесигналов производится по стандартным протоколам (Modbus, МЭК 60870-5-101 и МЭК 60870-5-104, либо по заказу).

Прозрачный двусторонний обмен данными с устройствами можно осуществлять через сеть Ethernet по проводной линии и по каналу GPRS. При этом, один из каналов связи (GPRS или провод) можно использовать как резервный.

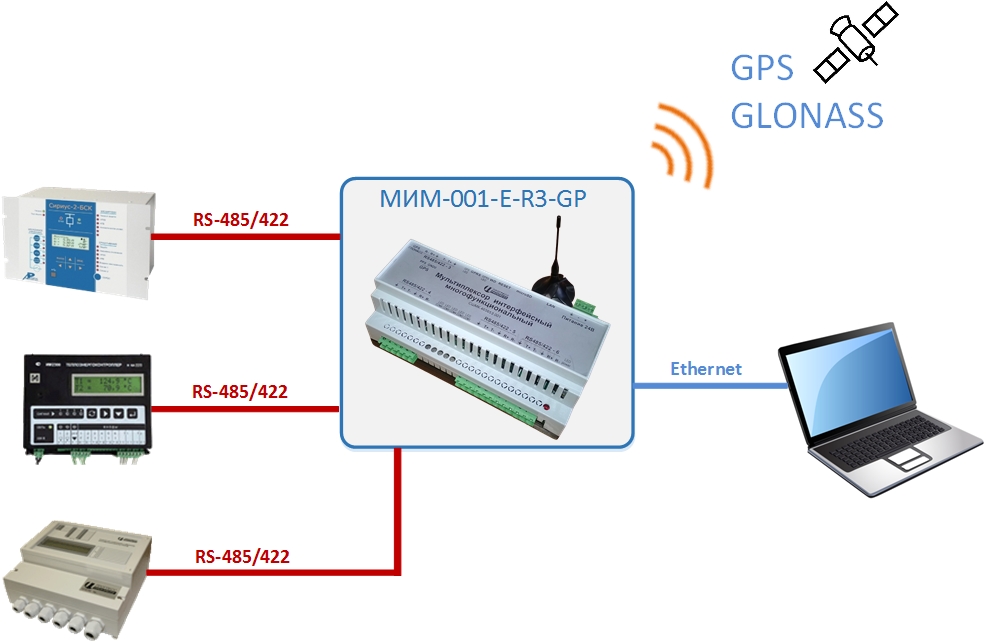

МИМ-001-E-R3-GP

Интерфейсы:

  • Ethernet 10/100: 1;
  • RS 485/422: 3;
  • GPS-GLONASS: 1.

Позволяет подключать до 3 линий RS422/485 и осуществлять прозрачный двусторонний обмен данными с устройствами через сеть Ethernet.

Наличие блока GPS (GLONASS) дает возможность синхронизации системного времени. Модуль выдает координаты своего нахождения и сигналы мирового времени по каналам COM и PPS.

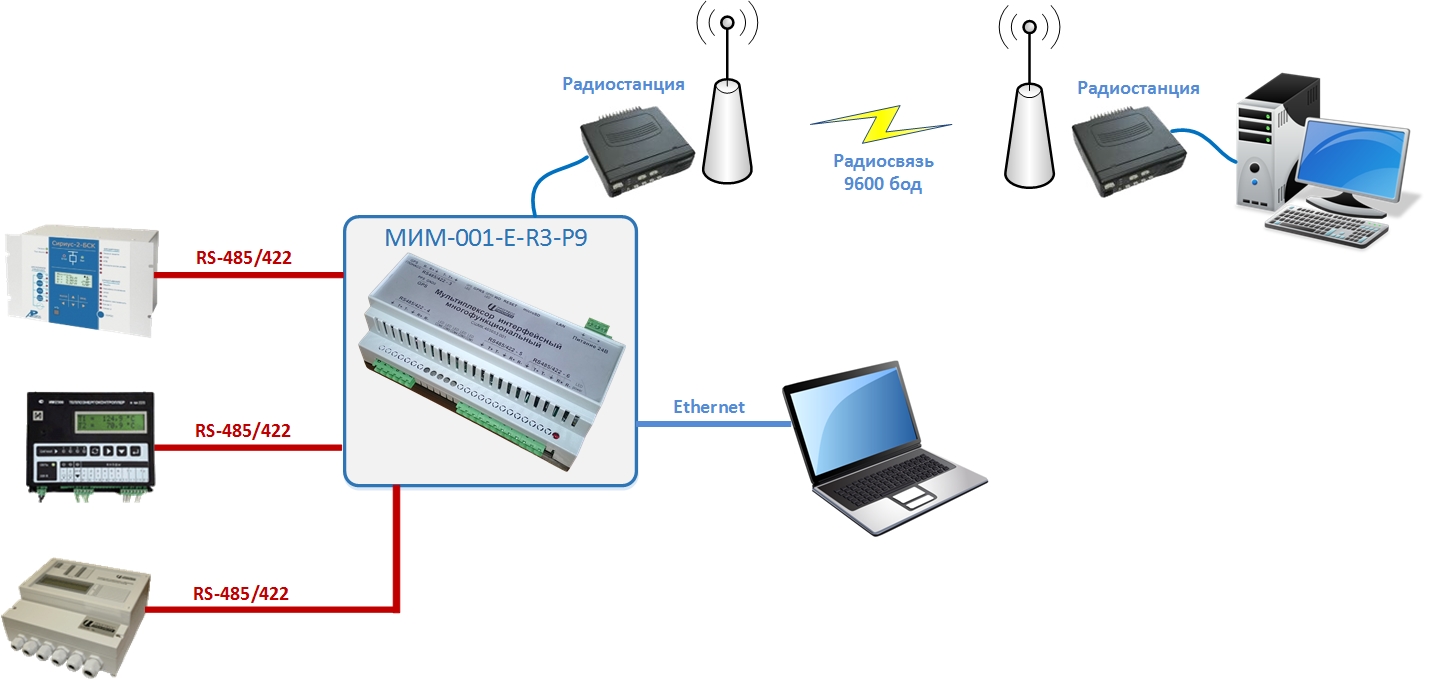

МИМ-001-E-R3-P9

Интерфейсы:

  • Ethernet 10/100: 1;
  • RS 485/422: 3;
  • радиоканал 9600.

Модификация с тремя портами RS485/422 и модулем пакетной радиосвязи Р9 позволяет подключать до 3 устройств и осуществлять обмен данными через радиоканал на скорости 9600 бод. Используется совместно с 128-канальными радиостанциями Моторола GM340, GM350. Порт Ethernet нужен для конфигурирования устройства.

Пример: использование мультиплексора МИМ-001 в качестве шлюза АИИС КУЭ

Мультиплексор МИМ-001 используется в системе АИИС КУЭ для обеспечения корректного совместного доступа к счетчикам электрической энергии со стороны контроллера "Космотроника" и системы технического учета электроэнергии (стороннего производителя) по одной линии RS485.



Для выполнения этой функции мультиплексор подключается к контроллеру “Космотроника” по двум портам RS485. Первый используется для доступа к счетчику электроэнергии со стороны контроллера “Космотроника” (порт контроллера), второй используется для арбитража линии доступа к счетчику (порт управления). Еще один порт RS485 шлюза АИИСКУЭ задействован для подключения счетчика коммерческого учета. Внешняя программа коммерческого учета электроэнергии подключается к шлюзу по сети Ethernet или GPRS, или внешнему последовательному порту.
